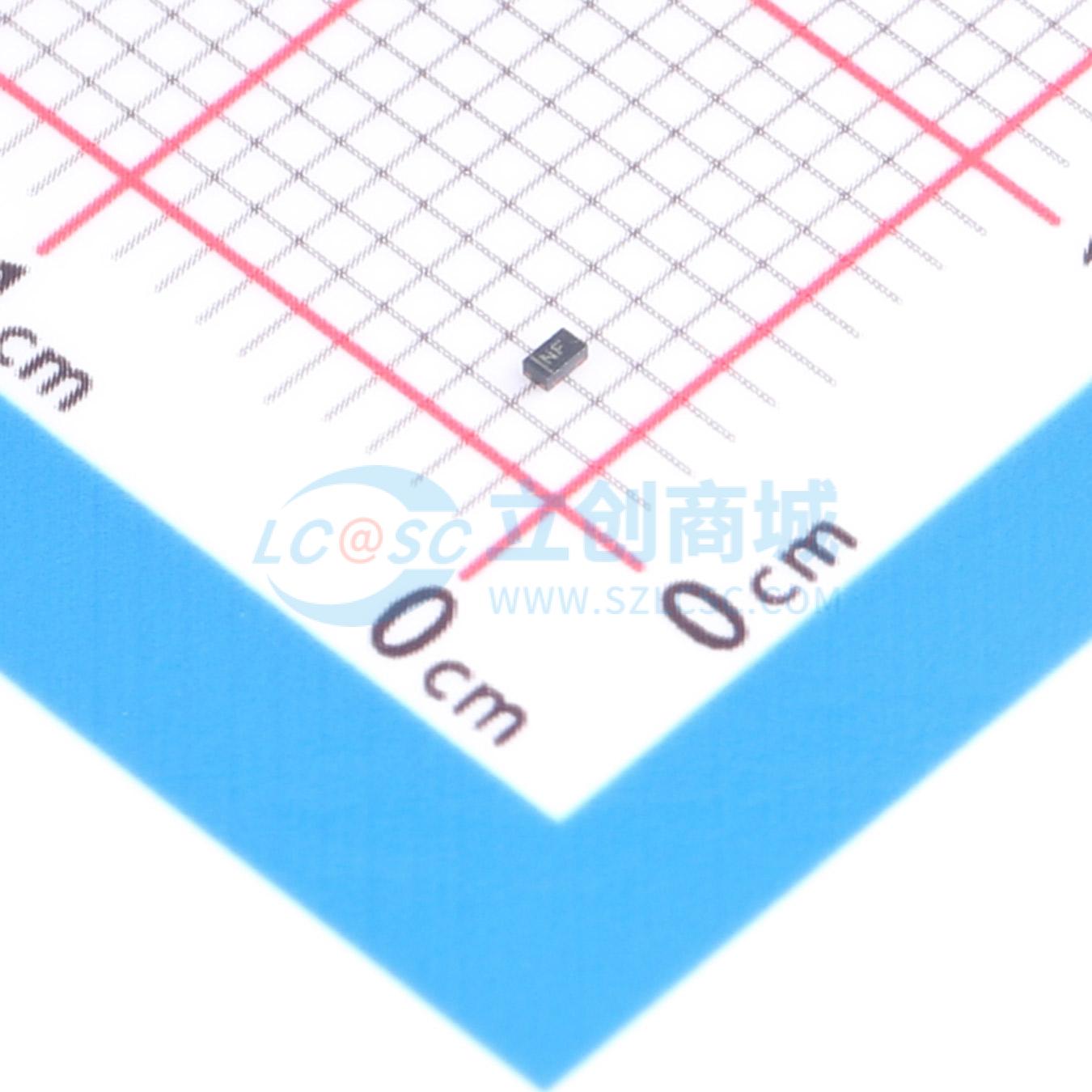

ESD761DPYRQ1

ESD1LIN24-Q1、ESD751-Q1和ESD761-Q1是用于本地互连网络（LIN）的单通道低电容双向ESD保护器件。这些器件的额定值分别可消散超过IEC 61000-4-2国际标准规定的最高水平的接触式ESD冲击（±30 kV接触、±30 kV气隙）、（±22 kV接触、±22 kV气隙）和（±15 kV接触、±15 kV气隙）。低动态电阻和低钳位电压有助于保护系统免受瞬态事件的影响。这种保护至关重要，因为汽车系统在控制安全设备时需要高度的稳健性和可靠性。 ESD1LIN24-Q1和ESD751-Q1均提供有引脚封装，便于布线。

• IEC 61000-4-2 4级ESD保护：
  • ±30 kV、±22 kV或±15 kV接触放电
  • ±30 kV、±22 kV或±15 kV气隙放电
• ISO 10605（330 pF、330 Ω）ESD保护：
  • ±30 kV、±22 kV或±15 kV接触放电
  • ±30 kV、±22 kV或±15 kV气隙放电
• 24 V工作电压
• 双向ESD保护
• 低钳位电压保护下游组件
• 通过AEC-Q101认证
• 温度范围：-55℃至+150℃
• I/O电容 = 2.3 pF、1.6 pF或1.1 pF（典型值）
• 提供行业标准封装：SOD-323（DYF）、SOD-523（DYA）和0402尺寸无引脚封装（DPY）
• 有引脚封装用于自动光学检测（AOI）

• 汽车车内网络：本地互连网络（LIN）单线路CAN ESD保护
• 工业控制网络：DeviceNet智能配电系统
