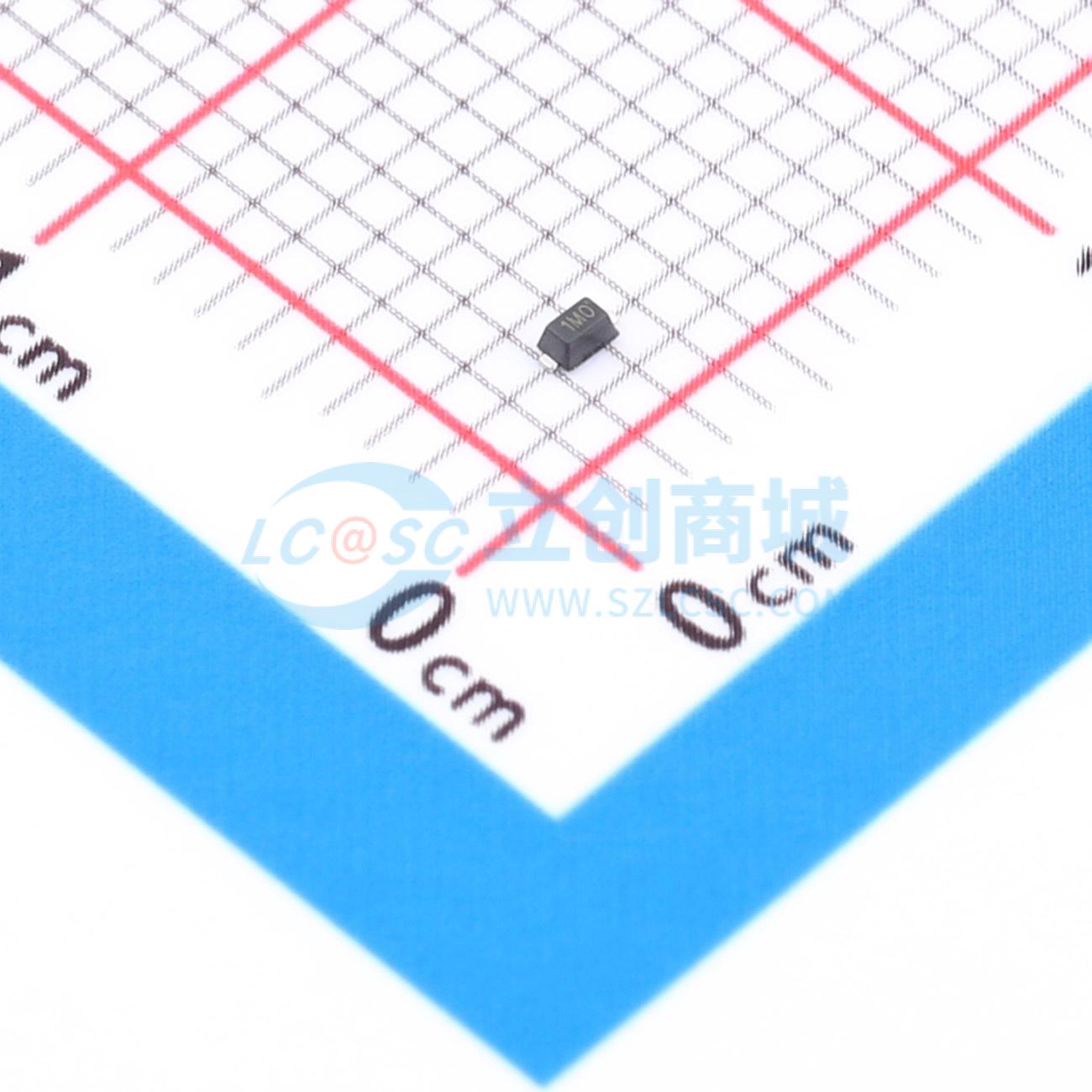

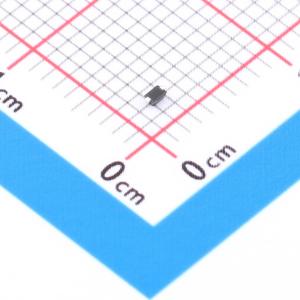

温馨提醒：图片仅供参考，商品以实物为准
ESD751DYARQ1
双向ESD 24V截止 峰值浪涌电流：2.8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD751-Q1 适用于 LIN 和车载网络的汽车 1.6pF、±24V、±22kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- ESD751DYARQ1
- 商品编号
- C20345396
- 商品封装
- SOT-5X3
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 36.5V | |
| 峰值脉冲电流(Ipp) | 2.8A@8/20us | |
| 峰值脉冲功率(Ppp) | 102W@8/20us | |
| 击穿电压 | 35.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.6pF |
商品概述
ESD751和ESD761是用于USB供电（USB-PD）的单通道低电容双向ESD保护器件。这两款器件分别能够消散超过IEC 61000 - 4 - 2国际标准规定的最大水平的接触式ESD冲击（±22 kV接触放电、±22 kV空气间隙放电）和（±15 kV接触放电、±15 kV空气间隙放电）。低动态电阻和低钳位电压有助于保护系统免受瞬态事件的影响。这种保护至关重要，因为工业系统需要高度的稳定性和可靠性。
商品特性
- IEC 61000 - 4 - 2四级ESD保护：
- ±22 kV或±15 kV接触放电
- ±22 kV或±15 kV空气间隙放电
- 强大的浪涌保护：
- IEC 61000 - 4 - 5（8/20 μs）：2.8 A或1.8 A
- 24 V工作电压
- 双向ESD保护
- 低钳位电压保护下游组件
- 温度范围：-55℃至+150℃
- I/O电容 = 1.6 pF或1.1 pF（典型值）
- 提供标准引脚封装和0402封装尺寸：SOD - 523（DYA）和X1SON（DPY）
- 引脚封装可用于自动光学检测（AOI）
应用领域
- USB供电（USB - PD）
- VBUS保护、I/O保护
- DeviceNet
- 智能配电系统
- 4/20 mA电路
- PLC浪涌保护
- ADC浪涌保护
