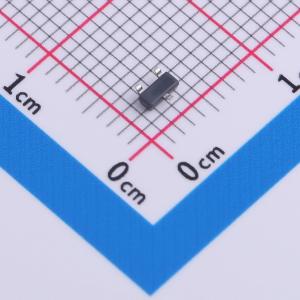

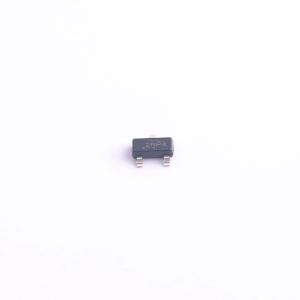

温馨提醒：图片仅供参考，商品以实物为准
ESD752DBZR
双向 24V 5.7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD752 具有 8/20µS 浪涌的双路 3pF、±24V、±30kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- ESD752DBZR
- 商品编号
- C20345397
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.031671克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 37V | |
| 峰值脉冲电流(Ipp) | 5.7A@8/20us | |
| 峰值脉冲功率(Ppp) | 210W@8/20us | |
| 击穿电压 | 35.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品概述
ESD752和ESD762是用于USB供电（USB - PD）和工业接口的双向ESD保护二极管。ESD752和ESD762能够消散接触式ESD，其性能达到或超过IEC 61000 - 4 - 2 4级标准规定的最高水平（±30 kV或±20 kV接触放电和±30 kV或±20 kV空气放电）。低动态电阻和低钳位电压可实现系统级瞬态事件保护。这种保护至关重要，因为工业系统需要高度的稳健性和可靠性。 这些器件的特点是每通道的IO电容低，引脚布局适合保护两条IO线路免受静电放电（ESD）和其他瞬态事件的损坏。ESD752的IPP = 5.7 A（8/20 μs浪涌波形）能力使其适用于保护USB VBUS免受瞬态浪涌事件的影响，也适用于保护工业I/O线路。此外，ESD752和ESD762的3 pF或1.7 pF线路电容适用于保护USB供电的低速信号以及工业应用的IO信号。 ESD752和ESD762提供两种有引脚封装，便于布线。
商品特性
- 强大的浪涌保护：IEC 61000 - 4 - 5（8/20 μs）：5.7 A或2.5 A
- IEC 61000 - 4 - 2 4级ESD保护：±30 kV或±20 kV接触放电，±30 kV或±20 kV空气放电
- 24 V工作电压
- 双向ESD保护
- 双通道器件通过单个组件提供完整的ESD和浪涌保护
- 低钳位电压保护下游组件
- I/O电容 = 3 pF或1.7 pF（典型值）
- SOT - 23（DBZ）小型、标准、通用封装尺寸
- SOT - 323 / SC - 70（DCK）超小型、标准、节省空间、通用封装尺寸
- 有引脚封装适用于自动光学检测（AOI）
应用领域
- USB供电（USB - PD）：VBUS保护、IO保护（承受与VBUS短路）
- 工业控制网络
