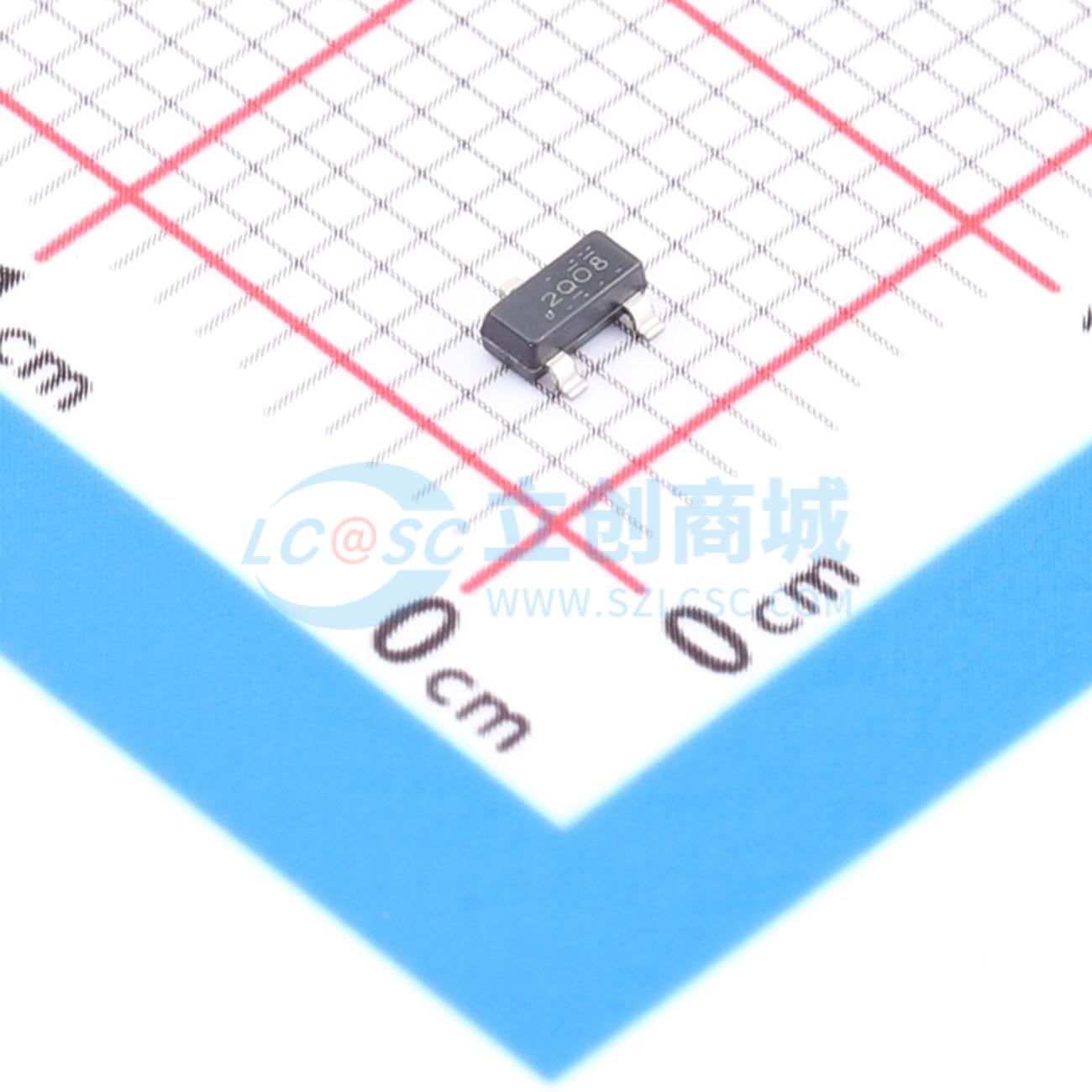

温馨提醒：图片仅供参考，商品以实物为准
ESD2CANFD24DBZR
双向ESD 24V截止 峰值浪涌电流：3.5A@8/20us
- 描述
- ESD2CANFD24 具有 8/20μS 浪涌的双通道 2.5pF、±24V、±25kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- ESD2CANFD24DBZR
- 商品编号
- C20345391
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 37V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 133W@8/20us | |
| 击穿电压 | 35.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
ESD2CANFD24 是一款用于控制器局域网（CAN）接口保护的双向 ESD 保护二极管。ESD2CANFD24 能够消散超过 IEC 61000 - 4 - 2 标准规定的最大水平的接触式 ESD 冲击（±25 kV 接触放电、±25 kV 空气间隙放电）。低动态电阻和低钳位电压可实现针对瞬态事件的系统级保护。由于系统在安全应用中需要高度的稳健性和可靠性，这种保护至关重要。 该器件每个通道的 IO 电容较低，其引脚布局适用于保护两条 CAN 总线线路（CANH 和 CANL）免受静电放电（ESD）和其他瞬态现象造成的损坏。此外，ESD2CANFD24 的线路电容为 2.5 pF（典型值）或更低，适用于支持高达 10 Mbps 数据速率的 CAN、CANFD、CAN SiC 和 CAN - XL 应用。 ESD2CANFD24 采用有引脚封装，便于布线。
商品特性
- IEC 61000 - 4 - 2 4 级 ESD 保护：±25 kV 接触放电、±25 kV 空气间隙放电
- 按照 IEC 61000 - 4 - 5 标准进行测试
- 24 V 工作电压
- 双向 ESD 保护
- 双通道器件，单个组件即可提供全面的 ESD 保护
- 低钳位电压可保护下游组件
- I/O 电容 = 2.5 pF（典型值）
- SOT - 23 (DBZ) 小型、标准、通用封装
- 有引脚封装可用于自动光学检测（AOI）
应用领域
- 工业控制网络：DeviceNet
- IEC 62026 - 3 CANopen – CiA 301/302 - 2 和 EN 50325 - 4
