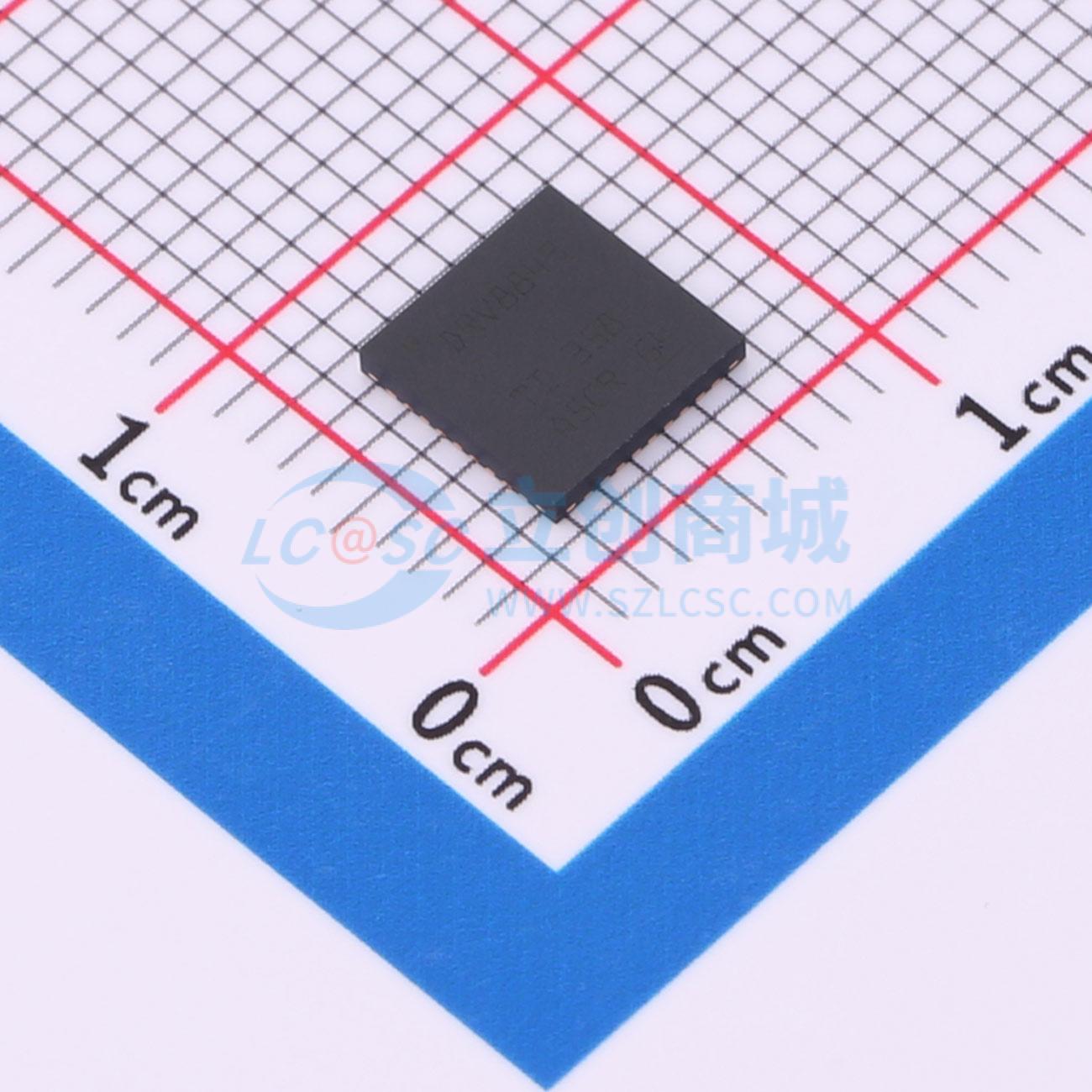

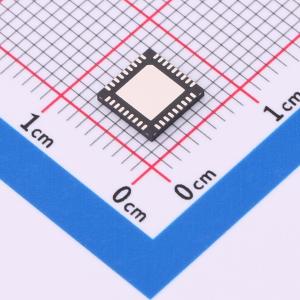

温馨提醒：图片仅供参考，商品以实物为准

DRV8849RHHR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8849 具有智能调优和集成电流检测功能的 38V 1.5A 双步进电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8849RHHR
商品编号: C20345377
商品封装: VQFN-36(6x6)
包装方式: 编带
商品毛重: 0.161克(g)

商品参数

商品概述

DRV8849是一款适用于工业和消费应用的双步进电机驱动器。该器件完全集成了四个N沟道功率MOSFET H桥驱动器、每个步进电机配备一个微步进分度器以及集成式电流检测功能。DRV8849能够驱动高达1.5A的满量程输出电流（取决于PCB设计）。 DRV8849采用内部电流检测架构，无需四个外部功率检测电阻，节省了PCB面积和系统成本。该器件采用带有智能调谐衰减模式的内部PWM电流调节方案。智能调谐可自动调整以实现所需的电流调节，补偿电机的变化和老化效应，并降低电机的可听噪声和振动。简单的STEP/DIR接口允许外部控制器管理步进电机的方向和步进速率。该器件可配置为全步至1/256微步。通过专用的nSLEEP引脚提供低功耗睡眠模式。针对电源欠压、电荷泵故障、过流、短路和过热等情况提供保护功能。每个步进电机通过一个nFAULT引脚指示故障状态。

商品特性

双步进电机驱动器
STEP/DIR接口，最高支持1/256微步分度器
4.5至38V的工作电源电压范围
在24V、25℃条件下，HS + LS的RDS(ON)为900mΩ
每个H桥的满量程电流为1.5A，均方根电流为1.1A
集成式电流检测功能
满量程电流精度为±5%
无需检测电阻
智能调谐衰减技术
智能调谐中可配置关断时间的PWM斩波
8μs、16μs或32μs
支持3.3V、5.0V逻辑输入
低电流睡眠模式（1.3μA）
每个步进电机的保护功能：VM欠压锁定（UVLO）、电荷泵欠压（CPUV）、过流保护（OCP）、热关断（OTSD）、故障状态输出（nFAULT）

应用领域

IP网络摄像机
打印机和扫描仪
ATM和现金处理机
缝纫机
医学成像、诊断和设备
3D打印机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.5V~38V
	输出电流	1.5A
	步长细分	256

	属性	参数值
	接口类型	-
	集成开关	是
	导通电阻	900mΩ
	工作温度	-40℃~+125℃
