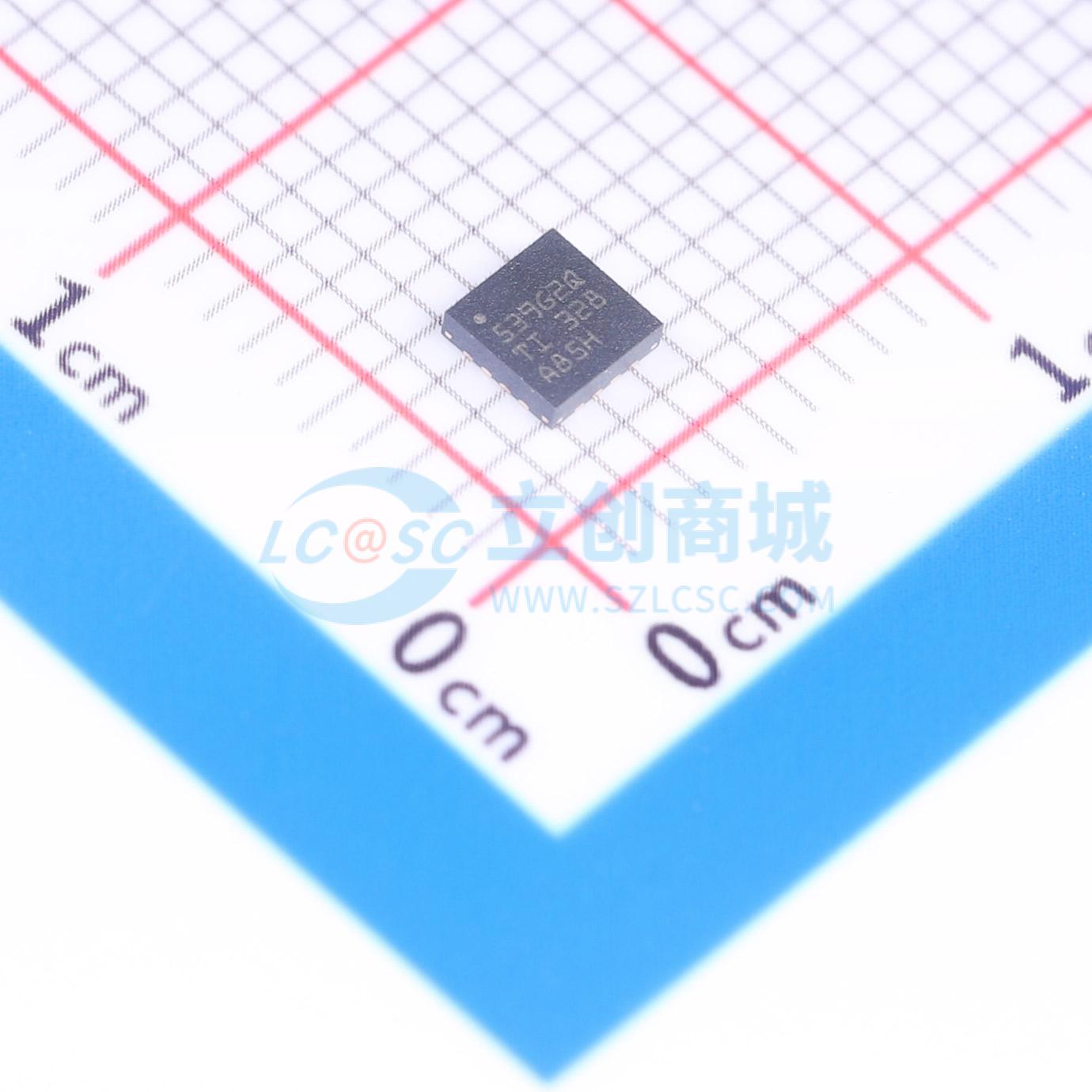

DAC539G2RTERQ1
DAC539G2RTERQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC539G2-Q1 汽车类、基于 10 位查找表的 GPI 至 PWM 转换器，用于单线错误通信
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC539G2RTERQ1
- 商品编号
- C20345344
- 商品封装
- WQFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.218克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 工作电压 | 1.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI；I2C |
商品概述
DAC539G2-Q1是一款基于查找表（LUT）的特定应用GPI至PWM转换器。该器件具备一个10位GPI至电压输出转换器和一个电压至PWM转换器。这两个电路可进行外部连接，以构成一个GPI至PWM转换器。三个GPI映射到代表电压输出的八个10位数字代码。GPI处设有可编程延迟，用于消除这些输入上的毛刺。查找表值通过I2C或SPI进行编程，并存储在非易失性存储器（NVM）中。GPI与I2C和SPI进行复用。电压至PWM转换器使用一个比较器，其中一个输入为可编程锯齿波或三角波波形，另一个输入为外部电压输入。 该器件可自动检测I2C和SPI，并具备内部参考源。DAC539G2-Q1是汽车刹车灯和转向灯故障通信以及类似工业应用的理想选择。
商品特性
- 符合汽车应用的AEC-Q100标准：温度等级1：环境温度TA为 -40℃至 +125℃
- 三个通用输入
- 使用锯齿波或三角波波形的PWM输出
- 10位GPI至电压输出：微分非线性（DNL）为1 LSB
- 自动检测I2C和SPI：当VDD = 5.5V时，高电平输入电压（VIH）为1.62V
- 模式（MODE）引脚，用于选择编程模式和独立模式
- 用户可编程非易失性存储器（NVM）
- 内部、外部和VDD参考源
- 具备PWM频率误差校正选项
- 宽工作范围：电源电压为1.8V至5.5V
- 小型封装：16引脚WQFN（3mm × 3mm）
应用领域
- 尾灯
- 状态监测模块
- 有线控制
