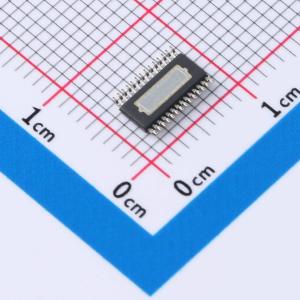

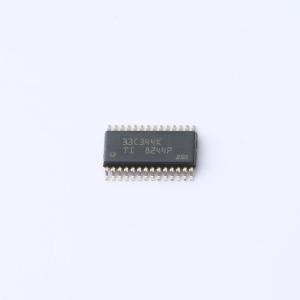

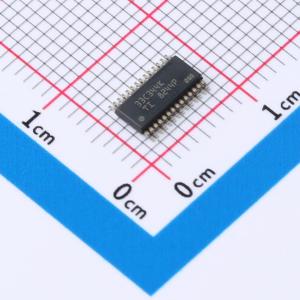

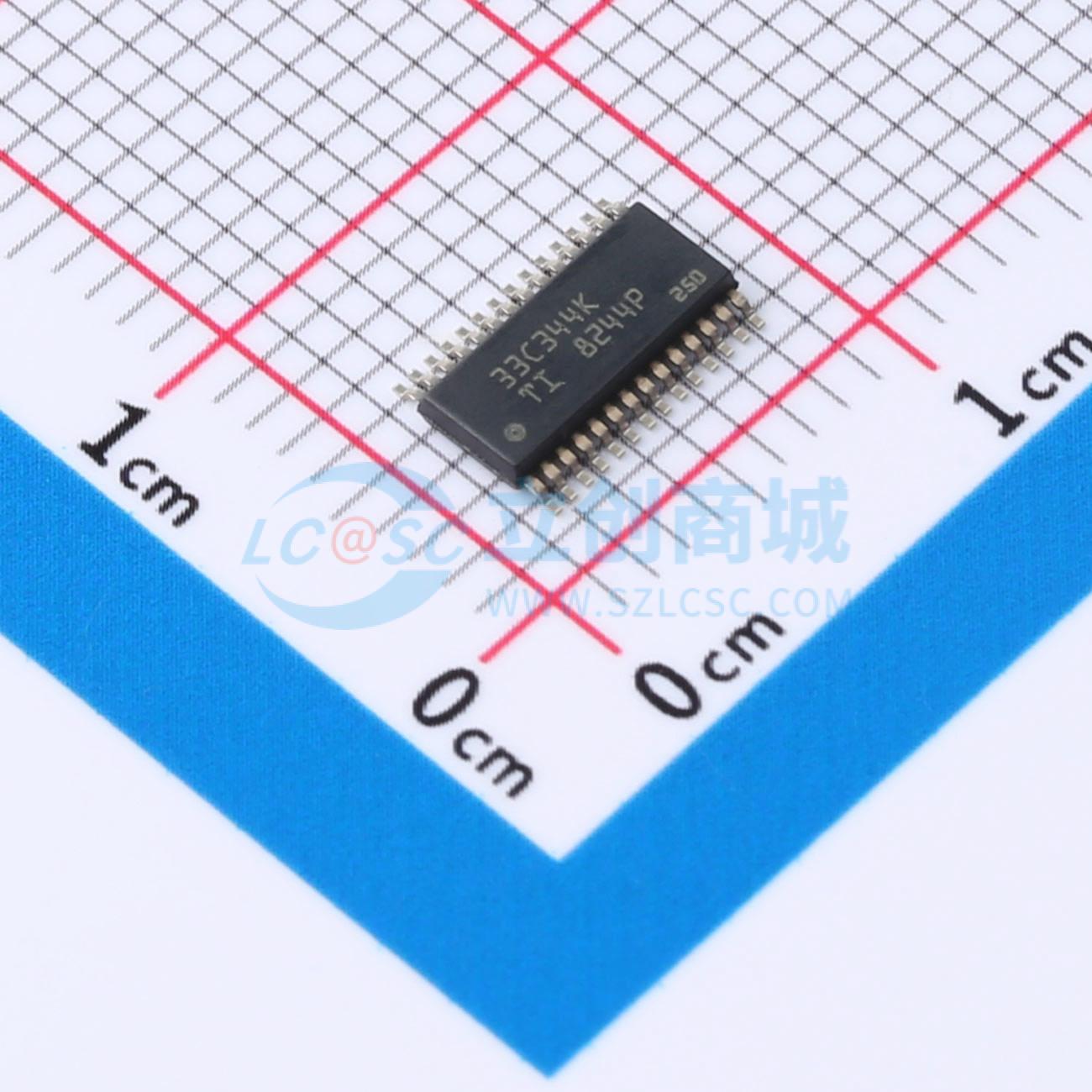

DRV8244PQDGQRQ1
DRV8244PQDGQRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8244-Q1 具有集成电流检测和反馈功能的汽车类 40V、21A H 桥驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8244PQDGQRQ1
- 商品编号
- C20345366
- 商品封装
- HTSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
- 立创商城设计参考
- 有刷电机/继电器驱动-(3)25V~48V供电-(4)6A以上
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | - | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 导通电阻 | 60mΩ | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 汽车应用符合AEC-Q100标准：温度等级1：-40℃至+125℃，TA文档有助于功能安全系统设计
- 4.5 V至35 V（绝对最大值40 V）工作范围
- VQFN-HR封装：RON_L S + RON_H S：47 mΩ
- HVSSOP封装：Rov_l s + Rov_H S：60 mΩ
- IOUT Max = 21 A
- PWM频率操作高达25 KHz，并具有自动死区时间断言
- 可配置的转换速率和扩频时钟以降低电磁干扰（EMI）
- 集成电流检测（消除分流电阻）
- IPROPI引脚上的比例负载电流输出
- 可配置的电流调节
- 具有可配置故障反应（锁定或重试）的保护和诊断功能
- 在关断状态和导通状态下进行负载诊断以检测开路和短路
- 电源电压监测（VM）
- 过流保护
- 过温保护
- nFAULT引脚上的故障指示
- 支持3.3 V、5 V逻辑输入
- 低睡眠电流 - 典型值1 μA（25℃）
- 3种型号 - HW (H)、SPI (S) 或 SPI (P)
- 可配置控制模式：使用PWM或PH/EN模式的单个全桥，使用独立模式的两个半桥
应用领域
- 汽车有刷直流电机，电磁线圈
- 车门模块、雨刷模块、后备箱和座椅模块
- 车身控制模块 (BCM)
- 转向系统
- 汽油发动机系统
- 车载充电器
