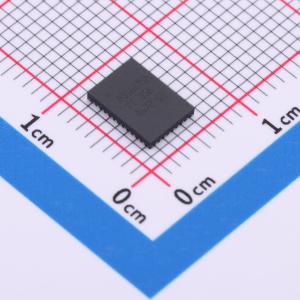

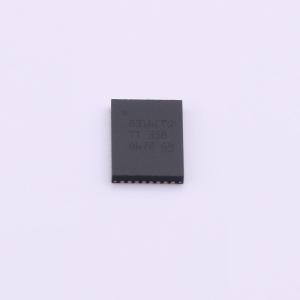

DRV8316CTQRGFRQ1

DRV8316C-Q1集成了三个H桥，绝对最大耐压能力为40 V，导通电阻RDS(ON)极低，仅为95 mΩ（高端 + 低端），可为12 V汽车无刷直流电机提供高功率驱动能力。DRV8316C-Q1具备集成式电流感应功能，无需外部检测电阻。DRV8316C-Q1集成了电源管理电路，包括电压可调的降压稳压器（3.3 V / 5 V，200 mA）和低压差线性稳压器（LDO，3.3 V / 30 mA），可用于为外部电路供电。 DRV8316C-Q1提供可配置的6倍或3倍PWM控制方案，可配合外部微控制器实现有感或无感磁场定向控制（FOC）、正弦控制或梯形控制。DRV8316C-Q1能够驱动高达200 kHz的PWM频率。DRV8316C-Q1可通过SPI（DRV8316CR-Q1）或引脚（DRV8316CT-Q1）进行高度配置，PWM模式、压摆率、过流保护（OCP）电平、电流感应增益等均为可配置特性。 DRV8316C-Q1集成了多项保护功能，包括电源欠压锁定（UVLO）、过压保护（OVP）、电荷泵欠压（CPUV）、过流保护（OCP）、过温警告（OTW）和过温关断（OTSD），可保护器件、电机和系统免受故障影响。故障状态通过nFAULT引脚指示。

• 符合AEC-Q100汽车应用标准 – 温度等级：-40℃ ≤ TA ≤ 125℃
• 三相无刷直流（BLDC）电机驱动器
• 逐周期电流限制，可限制相电流
• 支持高达200 kHz的PWM频率
• 主动去磁功能，可降低功率损耗
• 4.5 V至35 V工作电压（绝对最大40 V）
• 高输出电流能力：8 A峰值
• 低MOSFET导通电阻 – 在TA = 25℃时，RDS(ON)（高端 + 低端）典型值为95 mΩ
• 低功耗睡眠模式 – 在VVM = 13.5 V、TA = 25℃时，最大电流为2.5 μA
• 多种控制接口选项
  • 6倍PWM控制接口
  • 3倍PWM控制接口
  • 带逐周期电流限制的6倍PWM控制接口
  • 带逐周期电流限制的3倍PWM控制接口
• 无需外部电流检测电阻，内置电流感应功能
• 灵活的器件配置选项
  • DRV8316CR-Q1：5 MHz 16位SPI接口，用于器件配置和故障状态监测
  • DRV8316CT-Q1：基于硬件引脚的配置方式
• 支持1.8 V、3.3 V和5 V逻辑输入
• 内置3.3 V/5 V、200 mA降压稳压器
• 内置3.3 V、30 mA LDO稳压器
• 延迟补偿功能可减少占空比失真
• 集成了一套保护功能
  • 电源欠压锁定（UVLO）
  • 电荷泵欠压（CPUV）
  • 过流保护（OCP）
  • 过温警告和关断（OTW/OTSD）
  • 故障状态指示引脚（nFAULT）
  • 可选的通过SPI接口进行故障诊断功能

• 无刷直流（BLDC）电机模块
• 汽车激光雷达
• 小型汽车风扇和水泵
• 汽车执行器
