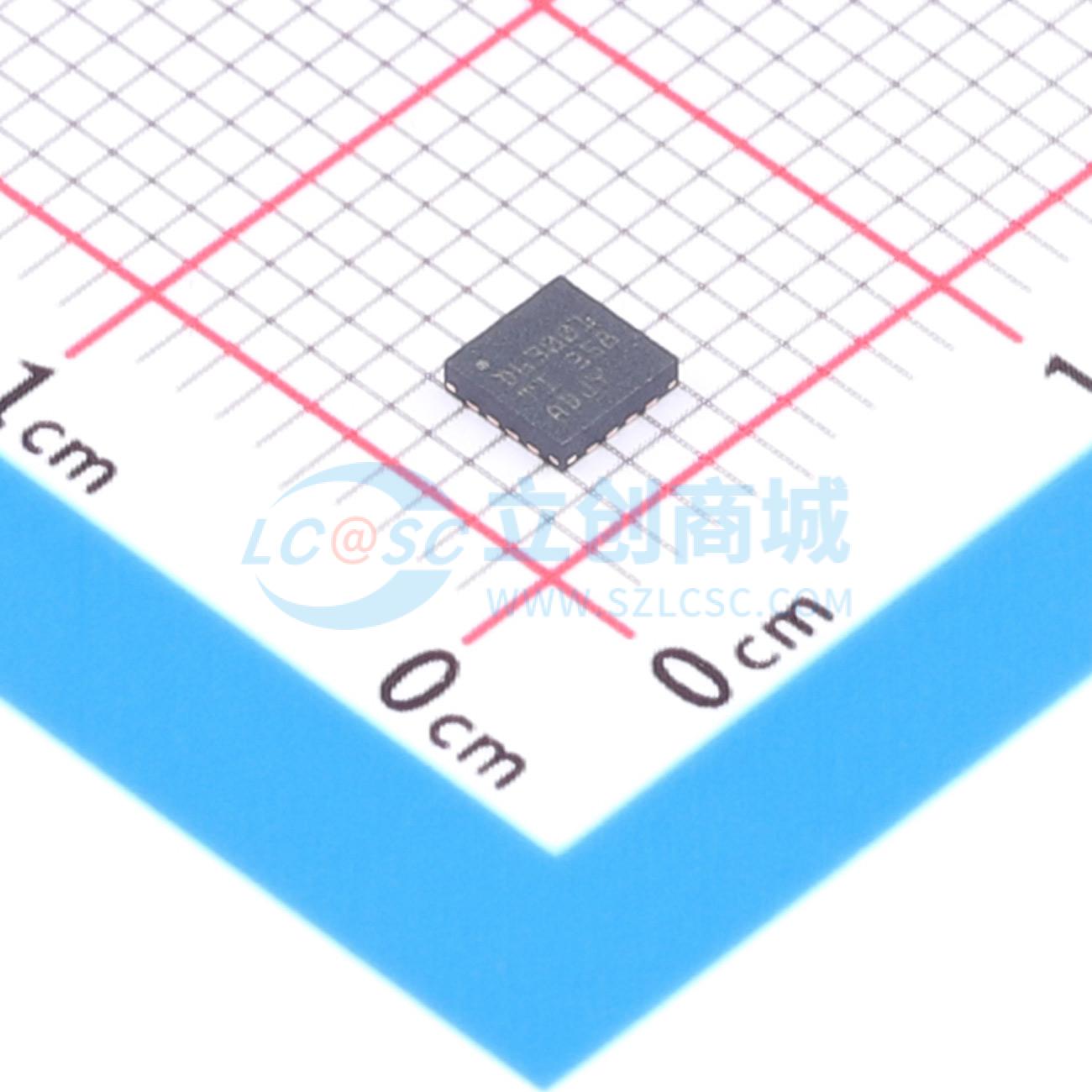

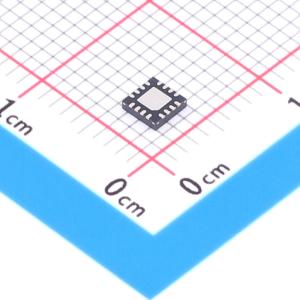

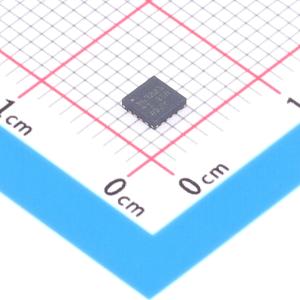

温馨提醒：图片仅供参考，商品以实物为准

DAC63001RTER

DAC63001RTER 12bit超低功耗单通道/双通道电压和电流输出智能DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 12位DAC63001和DAC63002，以及10位DAC53001和DAC53002（统称为DACx300x）是一系列超低功耗、单通道和双通道、带缓冲的电压输出和电流输出智能数模转换器（DAC）。这些设备支持高阻抗断电模式和高阻抗输出，提供可编程比较器模式和多功能GPIO，支持无处理器应用和设计重用。
品牌名称: TI(德州仪器)
商品型号: DAC63001RTER
商品编号: C20345345
商品封装: WQFN-16(3x3)
包装方式: 编带
商品毛重: 0.465442克(g)

商品参数

商品概述

12位的DAC63001和DAC63002，以及10位的DAC53001和DAC53002（统称为DACx300x）是引脚兼容的超低功耗单通道和双通道、带缓冲电压输出和电流输出的智能数模转换器（DAC）系列。DACx300x器件支持高阻态（Hi-Z）掉电模式，且在断电时输出为高阻态。DAC输出提供强制检测选项，可用作可编程比较器和电流吸收器。多功能通用输入输出（GPIO）、函数生成和非易失性存储器（NVM）使这些智能DAC适用于无处理器应用和设计复用。这些器件可自动检测I2C、PMBus和SPI接口，并内置基准源。该特性集结合小封装和超低功耗，使这些智能DAC成为诸如陆地移动无线电、脉搏血氧仪、笔记本电脑以及其他用于偏置、校准和波形生成的电池供电应用的理想选择。

商品特性

可编程电压或电流输出，配置灵活
电压输出：1 LSB积分非线性（INL）和微分非线性（DNL）（10位），增益为1倍、1.5倍、2倍、3倍和4倍
电流输出：1 LSB积分非线性（INL）和微分非线性（DNL）（8位），单极性和双极性输出范围选项为25 μA至250 μA
电压输出模式下每通道35 μA的电源电流（IDD）
所有通道均具备可编程比较器模式
电源（VDD）关闭时输出为高阻态
高阻态和电阻下拉掉电模式
50 MHz兼容SPI接口
自动检测I2C、PMBus或SPI接口
当VDD = 5.5 V时，高电平输入电压（VIH）为1.62 V
通用输入输出（GPIO）可配置为多种功能
预定义波形生成：正弦波、余弦波、三角波、锯齿波
用户可编程非易失性存储器（NVM）
可使用内部、外部或电源作为基准源
宽工作范围：电源电压1.8 V至5.5 V；温度范围-40℃至+125℃
小封装：16引脚WQFN（3 mm × 3 mm）

应用领域

陆地移动无线电
脉搏血氧仪
光模块
标准笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	I2C；SPI
	工作电压	1.8V~5.5V
	稳定时间	20us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	4LSB
	工作温度	-40℃~+125℃
	基准电压源	内置
	基准电压源温漂	50ppm/℃
	数据速率	50MHz
	静态电流	50uA
