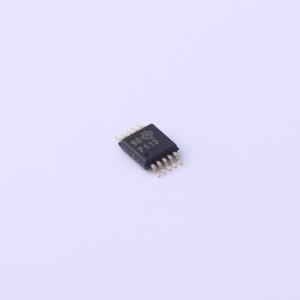

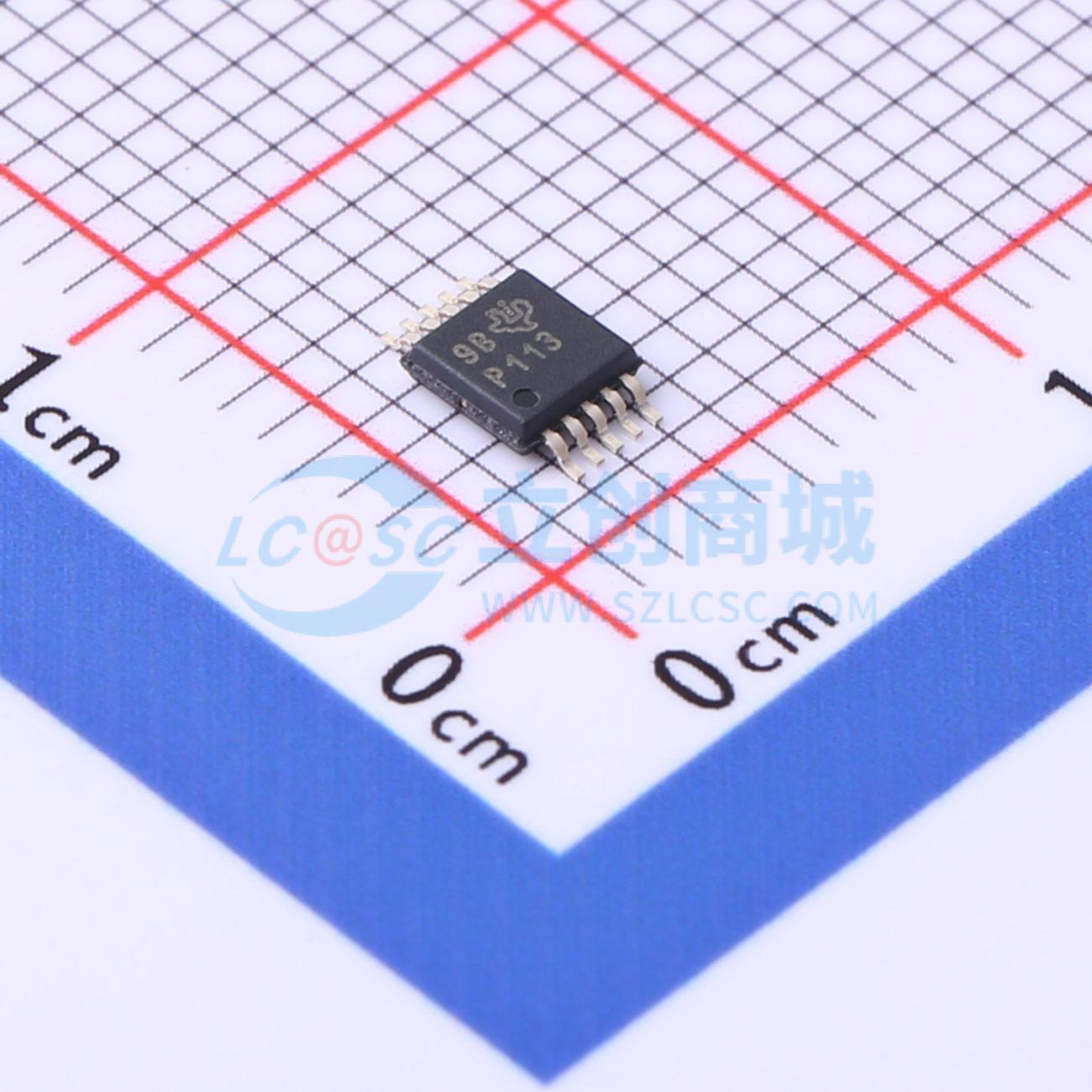

温馨提醒：图片仅供参考，商品以实物为准

PGA113AIDGSR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PGA113 具有 2 通道多路复用器的零温漂、100μV 失调电压、12nV/√Hz 噪声、RRO（范围增益）可编程增益放大器
品牌名称: TI(德州仪器)
商品型号: PGA113AIDGSR
商品编号: C2057394
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

	属性	参数值
	商品目录	可编程/可变增益放大器(PGA/VGA)
	放大器类型	PGA
	通道数	双路
	轨到轨	轨到轨输入；轨到轨输出
	输出电流	60mA
	工作电流	1.1mA
	工作温度	-40℃~+125℃

商品概述

PGA112和PGA113器件（二进制增益和量程增益）提供两个模拟输入、一个三引脚SPI接口以及软件关断功能，采用10引脚VSSOP封装。PGA116和PGA117（二进制增益和量程增益）提供10个模拟输入、一个具备菊花链功能的SPI接口以及硬件和软件关断功能，采用20引脚TSSOP封装。所有版本均提供用于系统级校准的内部校准通道。这些通道分别连接到地、0.9 VcAL、0.1 VcAL和VREF。VcAL是连接到通道0的外部电压，用作系统校准参考。二进制增益为：1、2、4、8、16、32、64和128；量程增益为：1、2、5、10、20、50、100和200。

商品特性

轨到轨输入和输出
失调电压：25 μV（典型值），100 μV（最大值）
零漂移：0.35 μV/℃（典型值），1.2 μV/℃（最大值）
低噪声：12 nV/√Hz
输入失调电流：±5 nA（25℃时最大值）
增益误差：0.1%（G ≤ 32时最大值），0.3%（G > 32时最大值）
二进制增益：1、2、4、8、16、32、64、128（PGA112、PGA116）
量程增益：1、2、5、10、20、50、100、200（PGA113、PGA117）
增益切换时间：200 ns
2通道多路复用器：PGA112、PGA113
10通道多路复用器：PGA116、PGA117
四个内部校准通道
针对驱动CDAC ADC优化的放大器
输出摆幅：50 mV至电源轨
适用于混合电压系统的AVDD和DVDD
静态电流IQ = 1.1 mA（典型值）
软件和硬件关断：IQ ≤ 4 μA（典型值）
温度范围：-40℃至125℃
具备菊花链功能的SPI接口（<10 MHz）

应用领域

远程电表读数
自动增益控制
便携式数据采集
基于PC的信号采集系统
测试与测量
可编程逻辑控制器
电池供电仪器
手持式测试设备

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交62单

	属性	参数值
	输入失调电压(Vos)	100uV
	输入失调电压温漂(Vos TC)	1.2uV/℃
	输入偏置电流(Ib)	5000pA
	输入失调电流(Ios)	5nA
	静态电流(Iq)	1100000nA
	单电源	2.2V~5.5V
