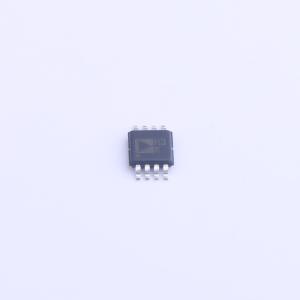

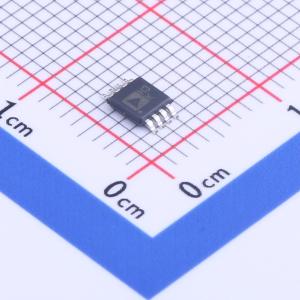

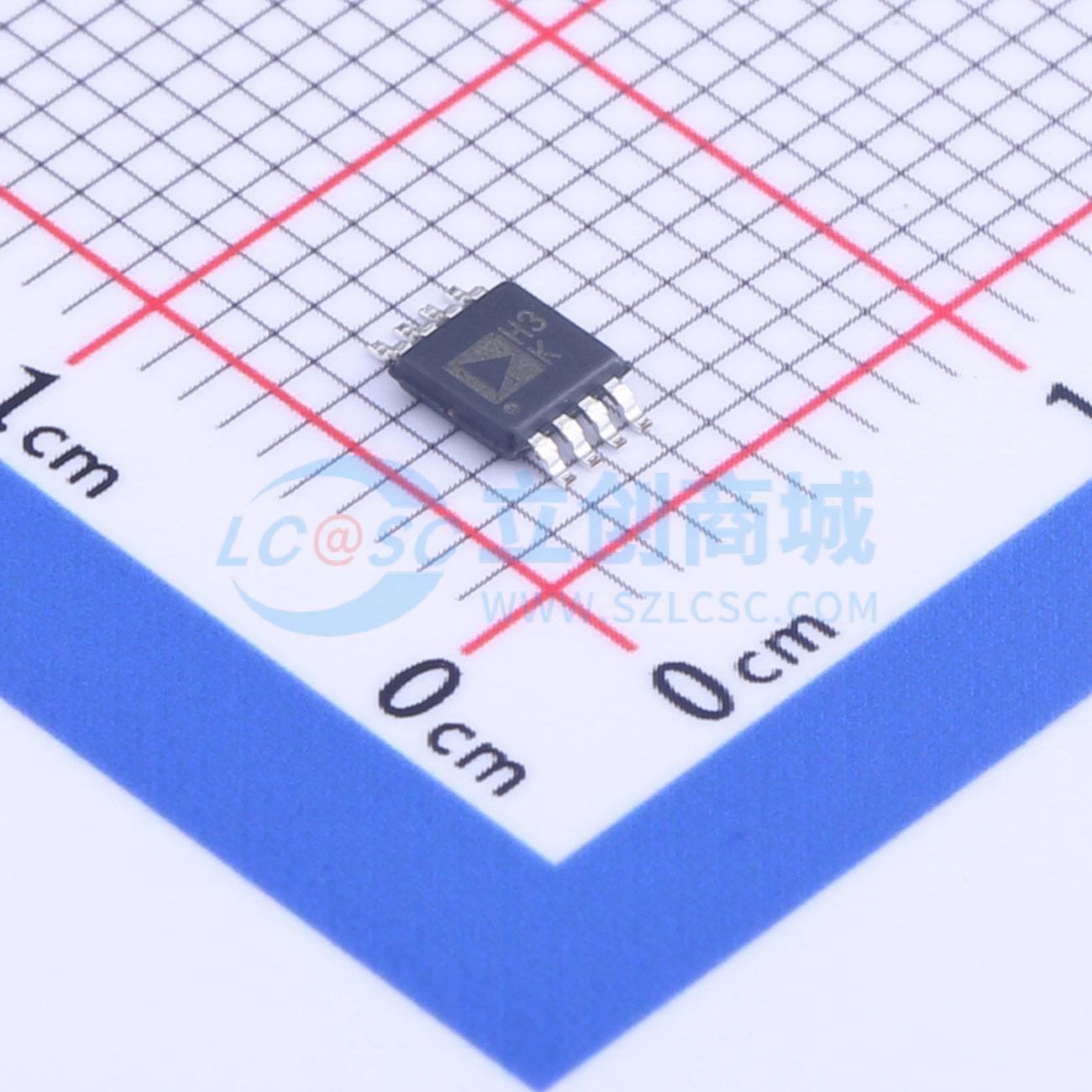

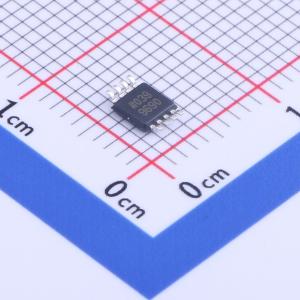

ADA4805-2ARMZ-R7
低功耗、低噪声、轨对轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道、0.2μV/°C失调漂移、105MHz低功耗、低噪声、轨到轨放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4805-2ARMZ-R7
- 商品编号
- C2057410
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 105MHz | |
| 输入失调电压(Vos) | 125uV | |
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 压摆率(SR) | 160V/us | |
| 输入偏置电流(Ib) | 550nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 25nA | |
| 噪声密度(eN) | 5.9nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 85mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~5V | |
| 双电源(Vee~Vcc) | 1.5V~5V；-5V~-1.5V |
商品概述
ADA4805-1/ADA4805-2是高速电压反馈、轨到轨输出放大器，具有极低的静态电流500 µA，使其非常适合低功耗、高分辨率数据转换系统。尽管功耗低，这些放大器仍提供出色的整体性能。它们提供+1增益下的105 MHz高带宽，160 V/µs的高压摆率以及125 µV（最大值）的低输入失调电压。
关断引脚可进一步降低静态电源电流至2.9 µA。对于对电源敏感的应用，关断模式提供3 µs的非常快的开启时间。这允许用户通过在ADC采样之间关闭放大器来动态管理放大器的电源。
Analog Devices, Inc. 专有的超快互补双极 (xFCB) 工艺可实现低电压和低电流噪声（5.9 nV/√Hz，0.6 pA/√Hz）。ADA4805-1/ADA4805-2的工作电压范围宽，从±1.5 V到±5 V，以及单3 V和5 V电源，使其非常适合高速、低功耗仪器。
ADA4805-1 有 6 引脚 SOT-23 和 6 引脚 SC70 封装。ADA4805-2 有 8 引脚 MSOP 和 10 引脚 LFCSP 封装。这些放大器的额定工作温度范围为 -40°C 至 +125°C。
应用领域
- 高分辨率、高精度模拟-数字转换器 (ADC) 驱动器
- 电池供电仪器
- 微功率有源滤波器
- 便携式销售点终端
- 有源 RFID 读取器
- 光电倍增管
- ADC 参考缓冲器
