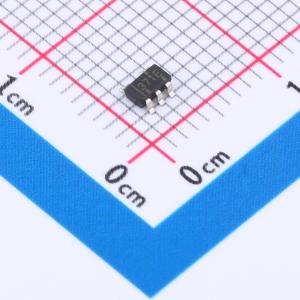

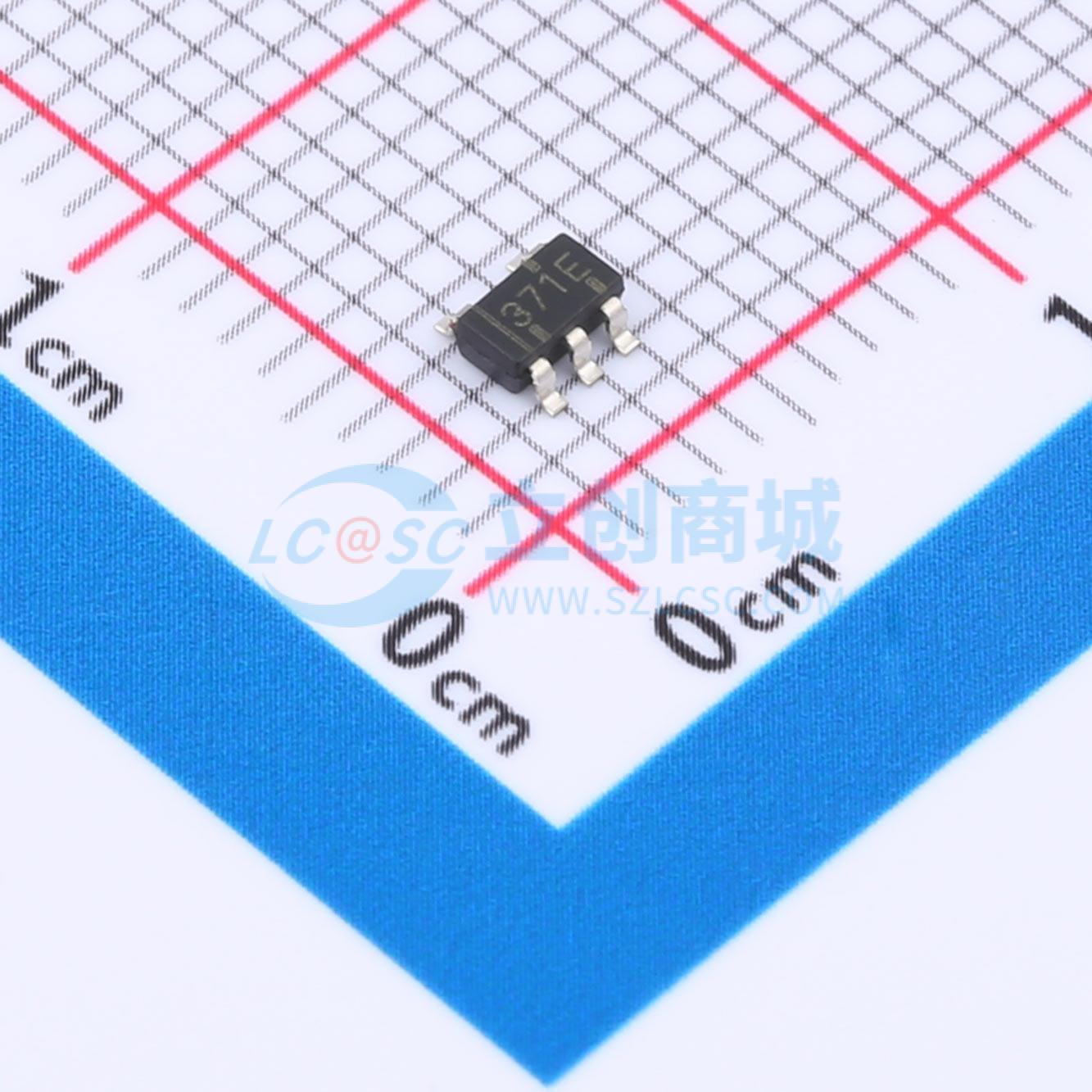

温馨提醒：图片仅供参考，商品以实物为准
TLV2371MDBVREP
每通道550 μA、3 MHz、轨到轨输入/输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV2371-EP 单通道、16V、3MHz、RRIO 运算放大器（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2371MDBVREP
- 商品编号
- C2057426
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.4V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 60pA | |
| 噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 68dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 100mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee~Vcc) | 1.35V~8V；-8V~-1.35V |
商品概述
TLV237x单电源运算放大器具备轨到轨输入和输出能力。TLV237x在扩展的汽车温度范围内将最低工作电源电压降至2.7 V，同时增加了轨到轨输出摆幅特性。TLV237x仅需550 μA电流即可提供3 MHz带宽。最大推荐电源电压为16 V，这使得该器件可在±8 V至±1.35 V的各种可充电电池电源下工作。 CMOS输入使其适用于高阻抗传感器接口，较低的电压操作使其成为电池供电应用中TLC227x的理想替代品。轨到轨输入级进一步提高了其通用性。TLV237x是快速增长的RRIO产品系列中的第七款产品，也是首款能够在高达16 V轨电压下实现良好交流性能的产品。 2.7 V的工作电压使TLV237x与锂离子供电系统以及当今许多微功耗微控制器的工作电源电压范围兼容。
商品特性
- 受控基线 - 单一组装/测试地点，单一制造地点
- 扩展温度性能范围为 -55℃至125℃
- 增强型制造资源减少（DMS）支持
- 增强型产品变更通知
- 合格认证
- 轨到轨输入/输出
- 宽带宽... 3 MHz
- 高转换速率... 2.4 V/μs
- 电源电压范围... 2.7 V至16 V
- 电源电流... 550 μA/通道
- 输入噪声电压... 39 nV/√Hz
- 输入偏置电流... 1 pA
- 指定温度范围 -55℃至125℃
- 超小型封装 - 5引脚SOT - 23（TLV2371） - 8引脚MSOP（TLV2372）
