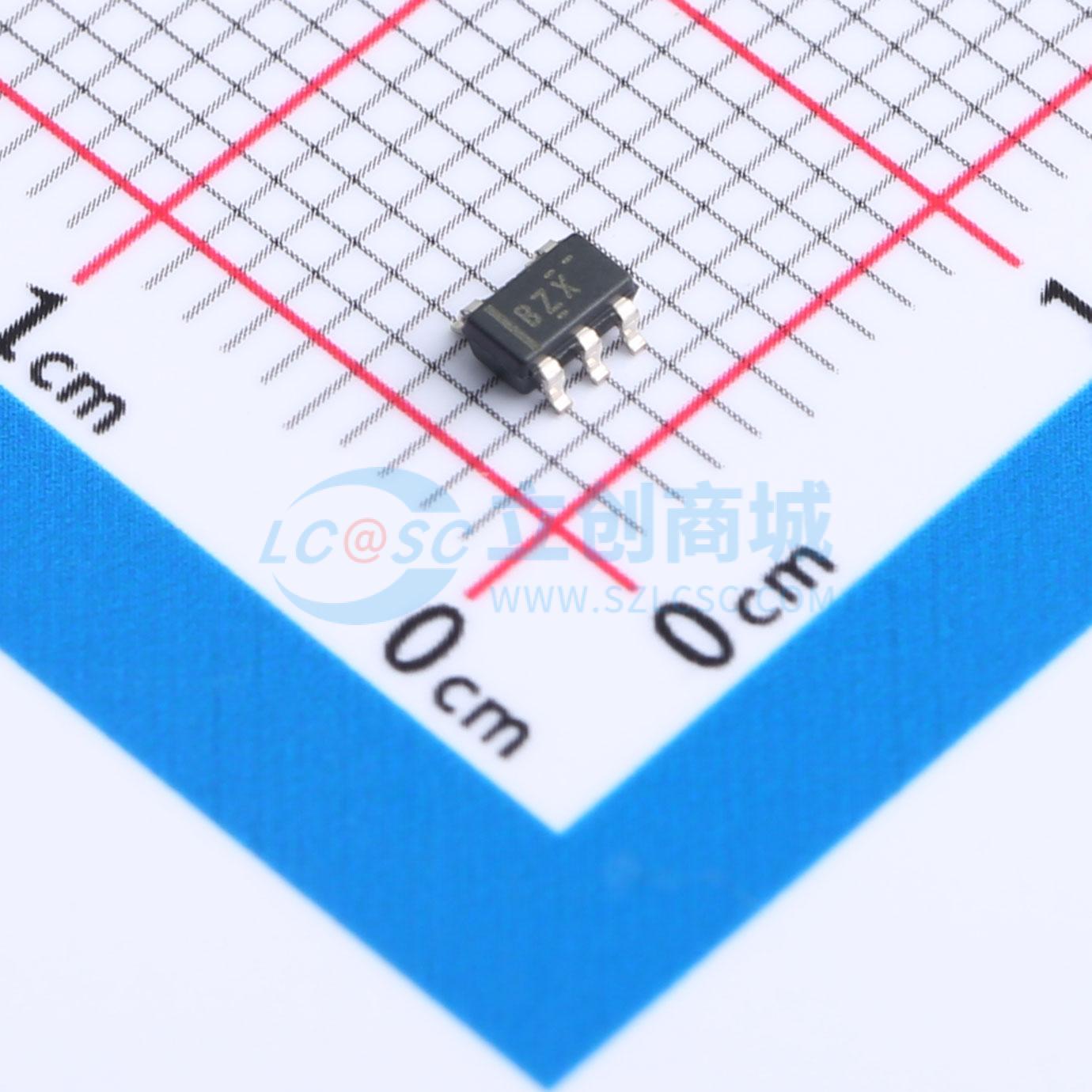

温馨提醒：图片仅供参考，商品以实物为准
OPA659IDBVT
OPA659 宽带，单位增益稳定，结型场效应晶体管输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA659 650MHz 单位增益稳定 JFET 输入放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA659IDBVT
- 商品编号
- C2057443
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 350MHz | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电压(Vos) | 1mV | |
| 共模抑制比(CMRR) | 70dB | |
| 压摆率(SR) | 2550V/us | |
| 静态电流(Iq) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 7V~13V | |
| 双电源(Vee ~ Vcc) | -6.5V~-3.5V；3.5V~6.5V | |
| 最大电源宽度(Vdd-Vss) | 13V | |
| 噪声密度(eN) | 8.9nV/√Hz@100kHz | |
| 输入失调电流(Ios) | 5pA |
商品概述
OPA659将超宽带、单位增益稳定的电压反馈运算放大器与JFET输入级相结合，为数据采集应用（如示波器前端放大器）中的高阻抗缓冲提供超高动态范围放大器，也适用于机器视觉应用，如晶圆检测中使用的光电二极管跨阻放大器。 650 MHz的宽单位增益带宽搭配2550 V/μs的超高压摆率。 JFET输入提供的高输入阻抗和低偏置电流，配合8.9 nV/√Hz的低输入电压噪声，可在宽带光电二极管跨阻应用中实现极低的积分噪声。 该器件具有350 MHz的高增益带宽积，可实现较宽的跨阻带宽。
商品特性
- 高带宽：650 MHz（G = 1 V/V）
- 高压摆率：2550 V/μs（4 V阶跃）
- 出色的总谐波失真：10 MHz时为 -78 dBc
- 低输入电压噪声：8.9 nV/√Hz
- 快速过载恢复：8 ns
- 快速建立时间（4 V阶跃，1%）：8 ns
- 低输入失调电压：±1 mV
- 低输入偏置电流：±10 pA
- 高输出电流：70 mA
应用领域
- 高阻抗数据采集输入放大器
- 高阻抗示波器输入放大器
- 宽带光电二极管跨阻放大器
- 晶圆扫描设备
- 光时域反射仪（OTDR）
- 高速飞行时间（TOF）传感
