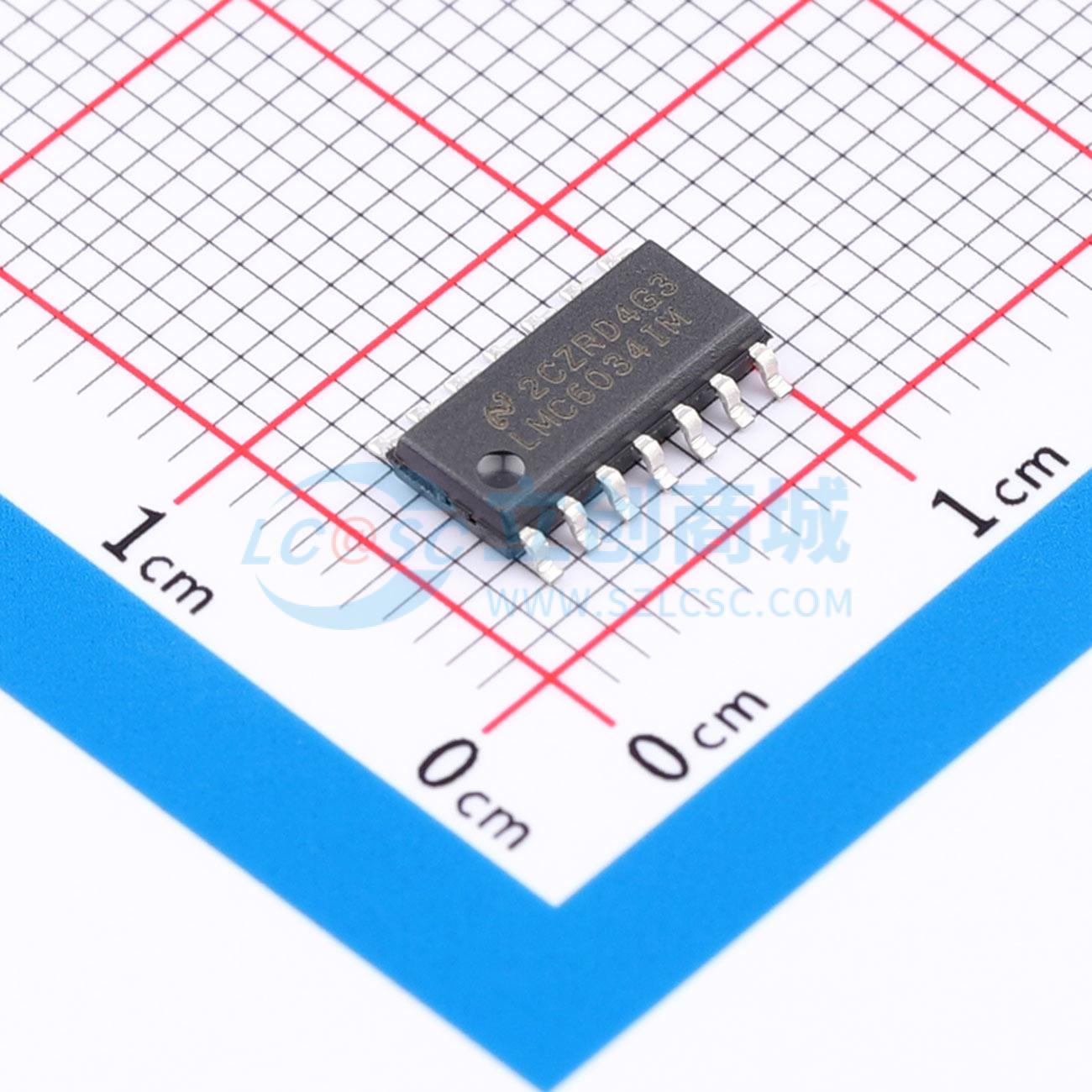

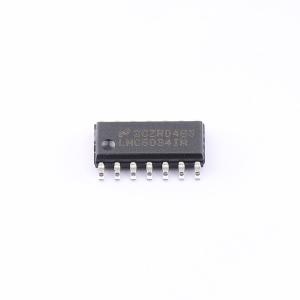

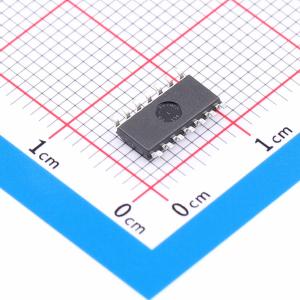

温馨提醒：图片仅供参考，商品以实物为准
LMC6034IMX/NOPB
CMOS 四运放
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMC6034 四通道、15.5V、1.4MHz、轨至轨输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMC6034IMX/NOPB
- 商品编号
- C2057460
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.245652克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.4MHz | |
| 输入失调电压(Vos) | 11mV | |
| 输入失调电压温漂(Vos TC) | 2.3uV/℃ | |
| 压摆率(SR) | 1.1V/us | |
| 输入偏置电流(Ib) | 200pA | |
| 输入失调电流(Ios) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 130nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 静态电流(Iq) | 3mA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 4.75V~15.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMC603x是包含双通道LMC6032和四通道LMC6034的CMOS运算放大器，可由单电源或双电源供电，具有包含接地的输入共模范围、低输入偏置电流，可对实际负载提供高压增益，采用CMOS工艺制造。
商品特性
- 适用于2kΩ和600Ω负载
- 高压增益为126dB，对应负载2kΩ
- 低失调电压漂移：2.3μV/℃
- 超低输入偏置电流：40fA
- 输入共模范围包括V-
- 可由标准5V和15V电源供电
- 单路放大器静态电流I_Q为375μA，电流大小与V+无关
- 低噪声：22nV/√Hz
- 压摆率：1.1V/μs
- 性能优于TLC272
- 避免使用小于500Ω的电阻性负载，该负载可能引发器件不稳定
应用领域
- 高阻抗缓冲器或前置放大器
- 电流/电压转换器
- 长期积分器
- 采样保持电路
- 医疗仪器
- 仪表放大器
- 10Hz高通滤波器
