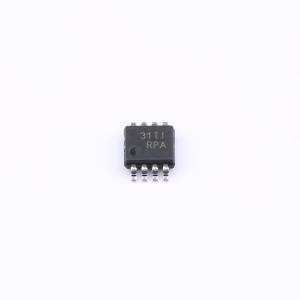

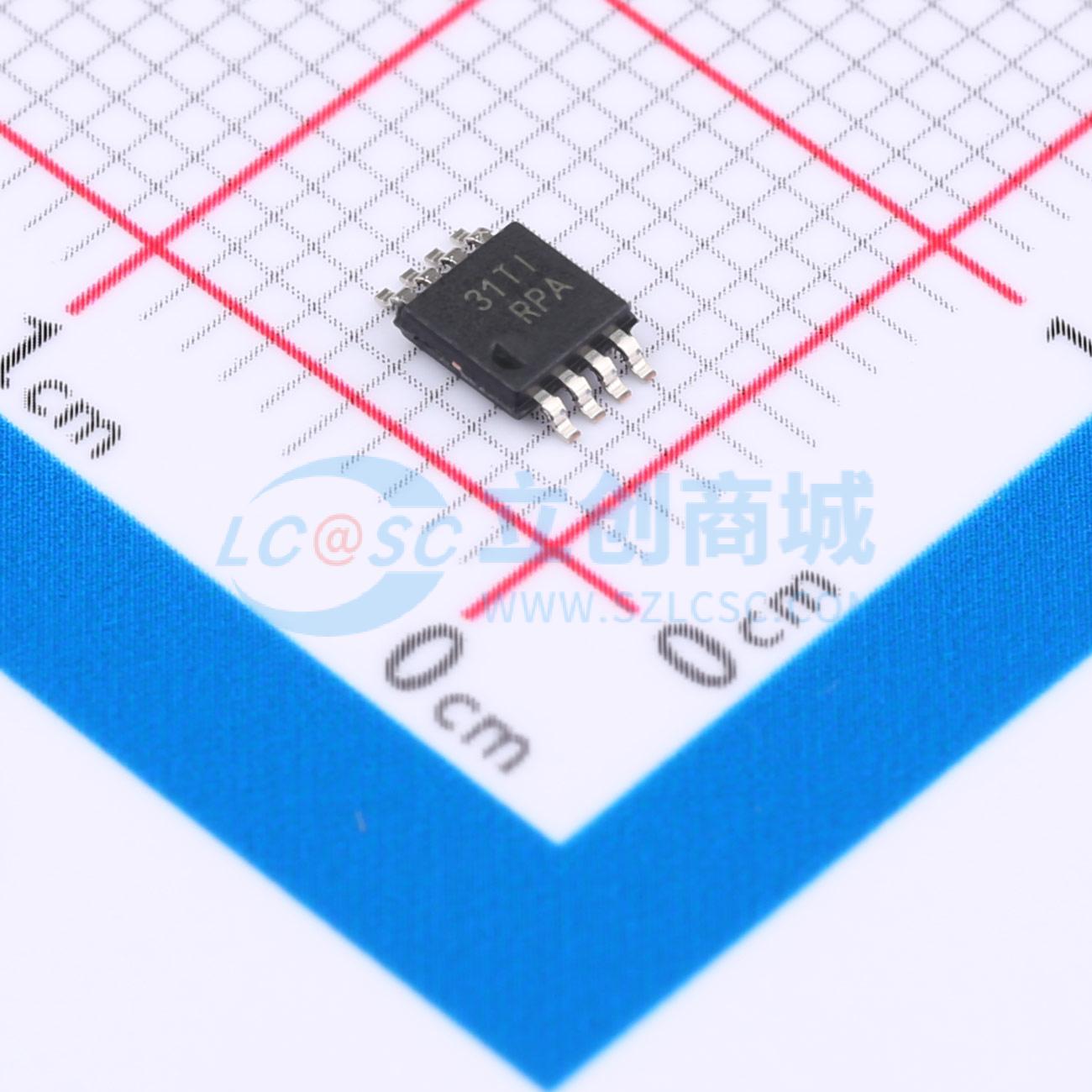

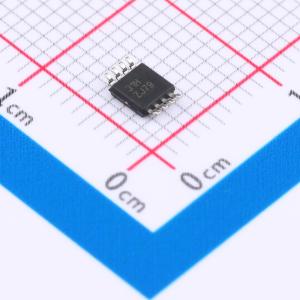

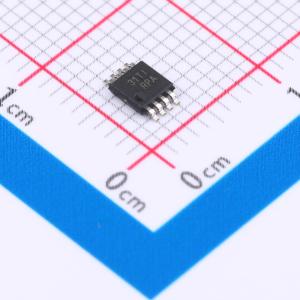

LMV342IDGKR
带关断功能的轨到轨输出CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV342 双路、5.5V、1MHz、高输出电流 (75mA) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV342IDGKR
- 商品编号
- C2057477
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 1.7uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 0.0066pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能 |
商品概述
LMV34x是具有关断功能的轨到轨输出CMOS运算放大器，分为单通道、双通道和四通道规格，采用PMOS输入级，为单电源工作放大器，专为2.7V~5V低电压工作设计，具有宽共模输入电压范围，共模输入范围通常从正电源轨向下延伸至-0.2V，向上延伸至正电源轨的0.8V处；单通道型号LMV341带有关断引脚，可禁用器件，关断模式下电源电流可降至典型值33nA；该系列产品有多种封装可选，适配空间受限型应用，支持-40℃~125℃的工作温度范围，可适应各类商业及工业环境。
商品特性
- 支持2.7V和5V工作条件
- 具备轨到轨输出摆幅
- 输入偏置电流典型值为1pA
- 输入失调电压典型值为0.25mV
- 每通道电源电流典型值为100μA，功耗低
- 关断电流典型值为45pA
- 增益带宽典型值为1MHz
- 压摆率典型值为1V/μs
- 关断后的开通时间典型值为5μs
- 10kHz时输入参考电压噪声为20nV/√Hz
- ESD保护性能超过JESD 22规范要求，人体放电模式可达2000V，充电设备模型可达750V
应用领域
- 无绳电话和蜂窝电话
- 消费类电子产品，包括笔记本电脑、PDA
- 语音音频前置放大器
- 便携式电池供电类电子设备
- 电源电流监控
- 电池监测
- 缓冲器
- 滤波器
- 驱动程序
- 采样保持电路
