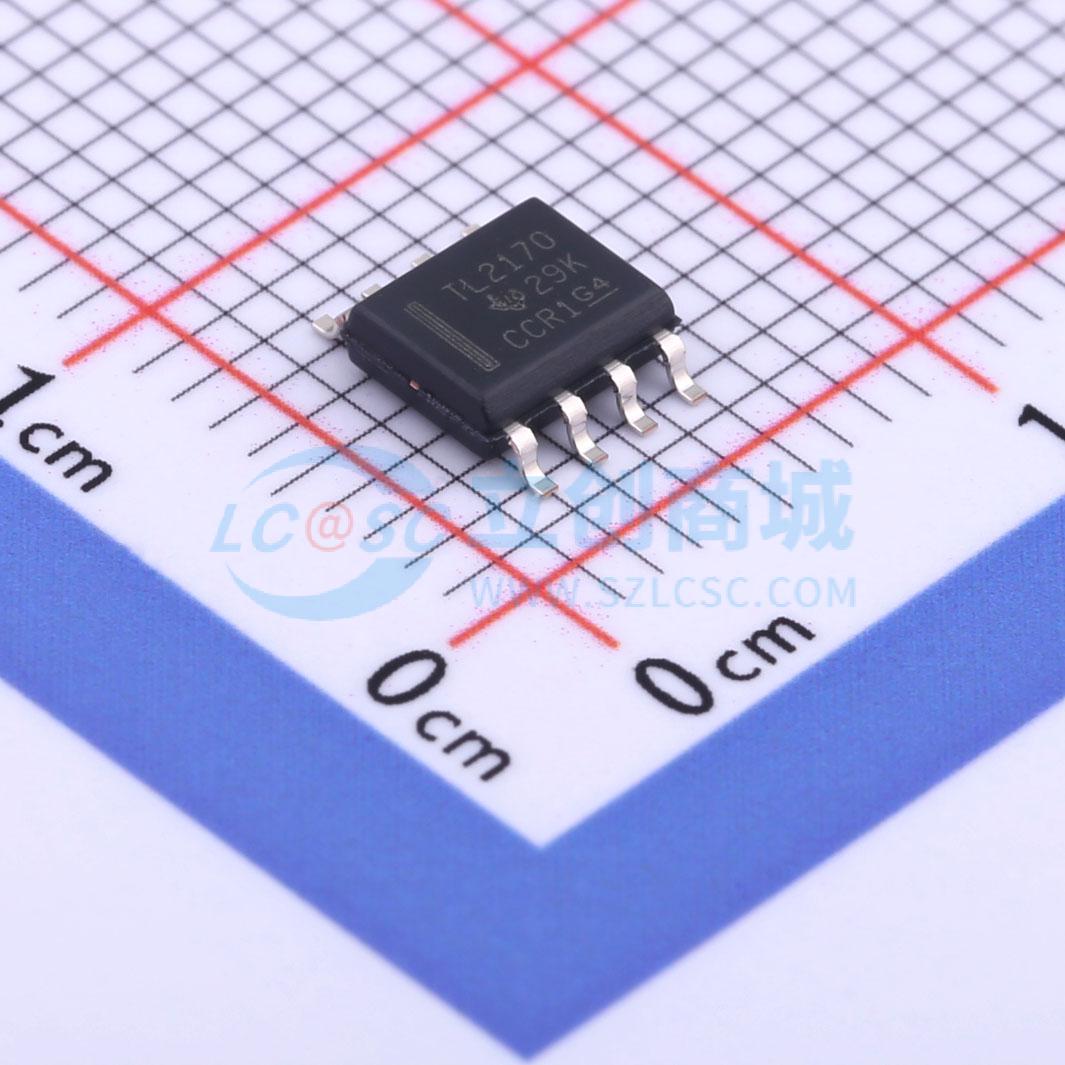

温馨提醒：图片仅供参考，商品以实物为准
TLV2170IDR
36V单电源、抗EMI型低功耗运算放大器
SMT扩展库PCB免费打样
- 描述
- TLV2170 适用于成本敏感型应用的双路、36V、1.2MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2170IDR
- 商品编号
- C2057522
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 22nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 125uA | |
| 输出电流 | 17mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee~Vcc) | -18V~-1.35V；1.35V~18V |
商品概述
TLVx170系列抗电磁干扰型36V单电源低噪声运算放大器在1kHz下的THD+N为0.0002%，能够在2.7V(±1.35V)至36V(±18V)的电源电压范围内运行。这些特性结合低噪声和超高电源抑制比 (PSRR) 使得单通道TLV170、双通道TLV2170和四通道TLV4170成为毫伏级信号放大的理想选择。TLVx170系列器件还具有良好的失调电压、温漂和带宽以及低静态电流特性。
大多数运算放大器仅有一个指定的电源电压，TLVx170系列运算放大器则有所不同，其可在2.7V至36V的电压范围内额定运行，超过电源轨的输入信号摆幅不会导致反相。TLVx170系列同时也是单位增益稳定的精密运算放大器，容性负载为200pF，带宽为1.2MHz，转换率为0.4V/μs，非常适用于电流 - 电压转换器。
器件输入可在负电源轨以下100mV以及正电源轨2V之内正常运行，但满轨到轨输入的性能会受到影响。TLVx170器件的额定运行温度范围为 - 40°C至 + 125°C。
商品特性
- 电源电压范围：2.7V至36V，±1.35V至±18V
- 低噪声：22nV/√Hz
- 电磁干扰 (EMI) 滤波器和内部射频 (RF)
- 输入范围包括负电源
- 单位增益稳定：200pF容性负载
- 轨至轨输出
- 增益带宽：1.2MHz
- 低静态电流：每个放大器125μA
- 高共模抑制：110dB
- 低偏置电流：10pA（典型值）
应用领域
- 点钞机
- AC - DC转换器
- 电源模块内的跟踪放大器
- 服务器电源
- 逆变器
- 测试设备
- 电池供电的仪器
- 变频器放大器
- 线路驱动器或线路接收器
