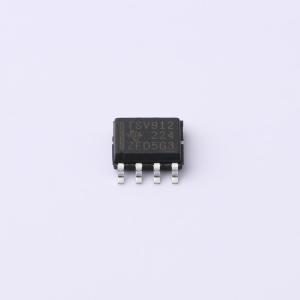

温馨提醒：图片仅供参考，商品以实物为准
TSV912AIDR
轨至轨输入/输出、运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TSV91x 系列单通道、双通道和四通道运算放大器专为通用应用。此系列器件具有轨至轨输入和输出(RRIO)摆幅、宽带宽(8MHz) 和低失调电压（0.3mV 典型值）等特性，专为需要在速度与功耗之间实现良好平衡的各种应用而设计。该运算放大器单位增益稳定，具有极低输入偏置电流，这些特性使其适用于具有高源阻抗的应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TSV912AIDR
- 商品编号
- C2057545
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 8MHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 4.5V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.05pA | |
| 噪声密度(eN) | 18nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 87dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V |
商品概述
TSV91x 系列单通道、双通道和四通道运算放大器专为通用应用。此系列器件具有轨至轨输入和输出(RRIO)摆幅、宽带宽(8MHz) 和低失调电压（0.3mV 典型值）等特性，专为需要在速度与功耗之间实现良好平衡的各种应用而设计。该运算放大器单位增益稳定，具有极低输入偏置电流，这些特性使其适用于具有高源阻抗的应用。该系列器件还具有低输入偏置电流，适用于传感器接口、电池供电和便携式应用以及有源滤波。TSV91x 采用稳健耐用的设计，方便电路设计人员使用。特性包括具有单位增益稳定的集成RFI - EMI 抑制滤波器，在过驱条件下不会出现反相，以及具有高静电放电(ESD) 保护（4kV HBM）。
商品特性
- 轨至轨输入和输出
- 低噪声：1kHz 时为18nV/√Hz
- 低功耗：550μA（典型值）
- 高增益带宽：8MHz
- 工作电源电压范围：2.5V 至5.5V
- 低输入偏置电流：1pA（典型值）
- 低输入失调电压：1.9mV（最大值）
- 低偏移电压漂移：±0.5μV/°C（典型值）
- ESD 内部保护：±4kV 人体模型(HBM)
- 扩展温度范围：-40°C 至 +125°C
- 具有单位增益稳定的集成RFI - EMI 抑制滤波器
- 在过驱条件下不会出现反相
应用领域
- 电池供电类应用
- 电机控制
- 电源模块
- HVAC：采暖、通风和空调
- 洗衣机
- 冰箱
- 医疗仪器
- 有源滤波器
- 传感器信号调节
- 音频接收器
- 车用信息娱乐
- 低侧电机控制
