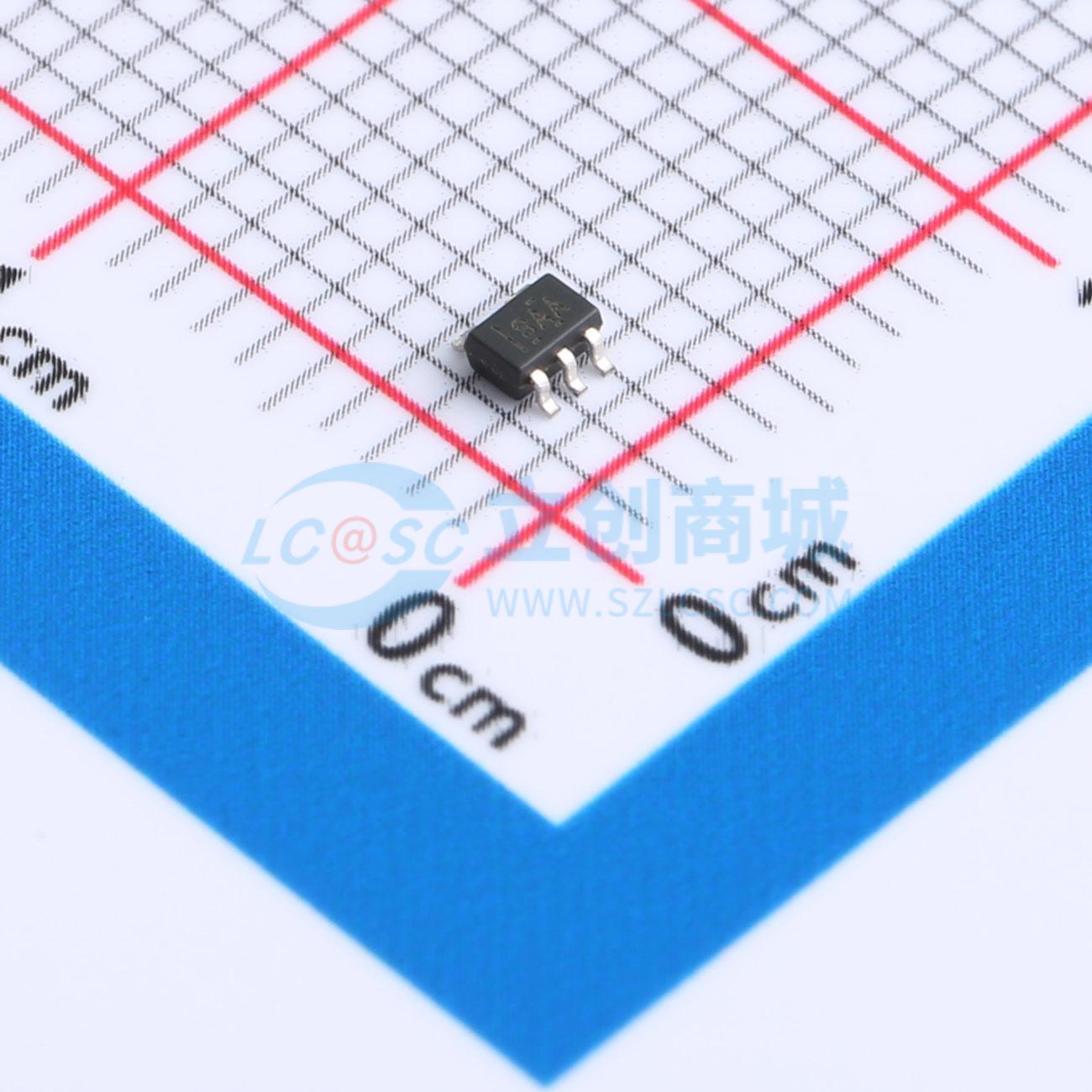

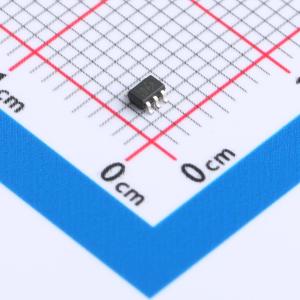

温馨提醒：图片仅供参考，商品以实物为准
OPA314AIDCKT
OPA314AIDCKT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA314 单路、5.5V、3MHz、低噪声 (4.6nV/√Hz)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA314AIDCKT
- 商品编号
- C2057577
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 0.2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 14nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 92dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -900mV~2.75V |
商品概述
OPA314 系列单通道、双通道和四通道运算放大器是新一代低功耗、通用互补金属氧化物半导体(CMOS)放大器的典型代表。该器件系列将轨到轨输入和输出摆幅、低静态电流（0.5Vₛ 时的典型值为 150μA）与 3MHz 高带宽和极低噪声（1kHz 时为 14nV/√Hz）相结合，广泛应用于要求在成本和性能间达到良好平衡的电池供电应用。低输入偏置电流支持源阻抗高达兆欧级的应用。
OPA314 器件采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定的集成 RF/EMI 抑制滤波器，在过驱条件下不会出现反相并且具有高静电放电(ESD) 保护（4kV 人体模型(HBM)）。
此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作并可在 -40℃ 至 125℃ 的完全扩展温度范围内额定运行。
商品特性
- 低IQ：150μA/通道
- 宽电源电压：1.8V 至5.5V
- 低噪声：1kHz 下为14nV/√Hz
- 增益带宽：3MHz
- 低输入偏置电流：0.2pA
- 低偏移电压：0.5mV
- 单位增益稳定
- 内部射频/电磁干扰(RF/EMI) 滤波器
- 扩展温度范围：-40℃ 至125℃
应用领域
- 电池供电仪器：消费类应用、工业应用、医疗应用
- 笔记本电脑、便携式媒体播放器
- 光电二极管放大器
- 有源滤波器
- 远程感测
- 无线计量
- 手持测试设备
