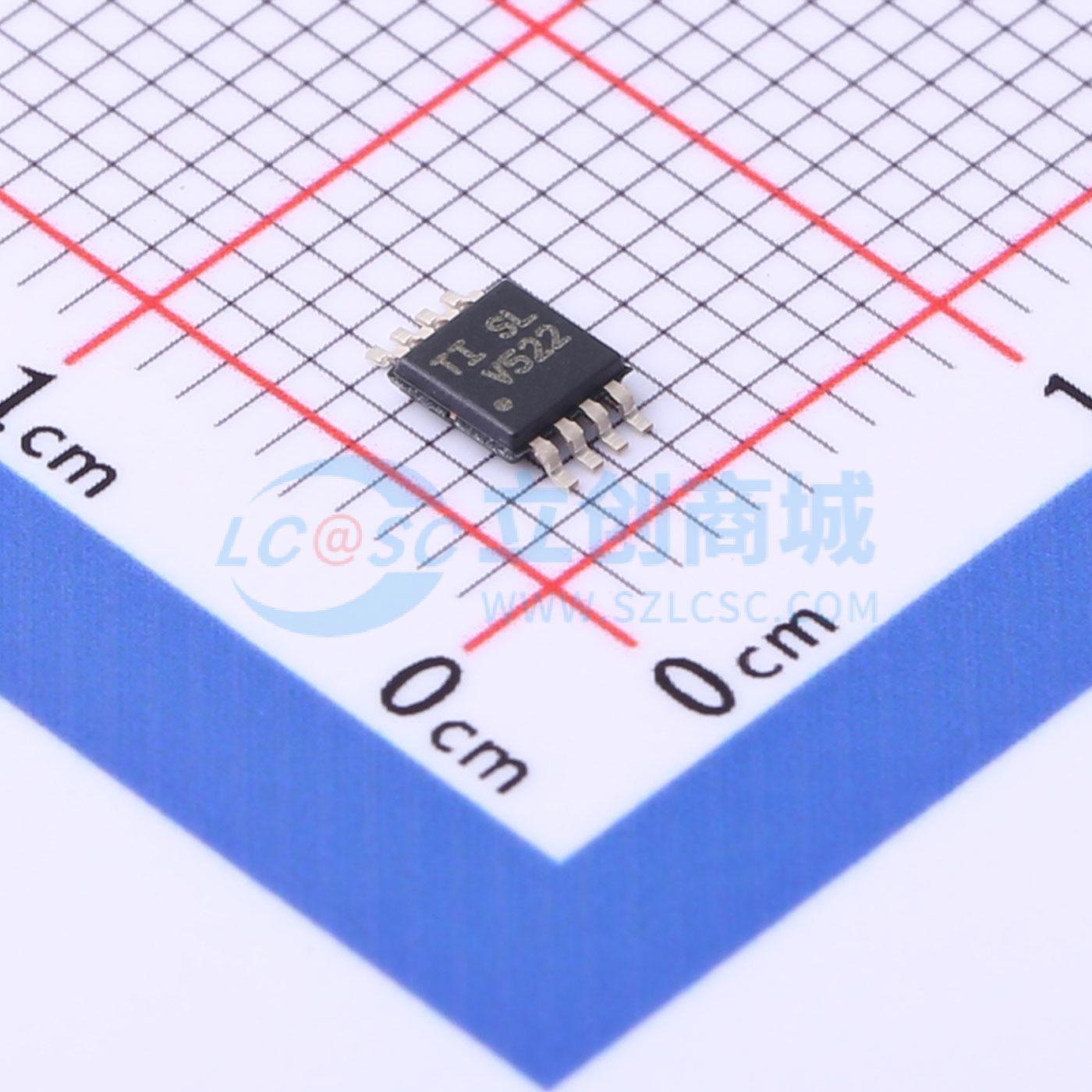

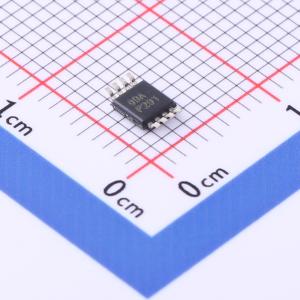

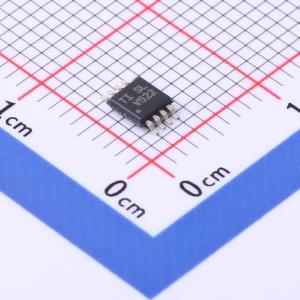

温馨提醒：图片仅供参考，商品以实物为准
TLV522DGKR
双路毫微功耗、RRIOCMOS运算放大器
- 描述
- TLV522 双路、5.5V、8kHz、超低静态电流 (500nA)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV522DGKR
- 商品编号
- C2057592
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 8kHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 压摆率(SR) | 3.6V/ms |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 0.1pA | |
| 噪声密度(eN) | 300nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 500nA | |
| 输出电流 | 3mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.7V~5.5V |
商品概述
TLV522 是一款500nA 双路毫微功耗运算放大器，具有8kHz 增益带宽和500nA 静态电流，是楼宇自动化和遥感节点中的常见电池供电类应用的理想选择。该器件的互补金属氧化物半导体(CMOS) 输入级可实现超低IBIAS，从而降低兆欧级反馈电阻拓扑（例如高阻抗光电二极管和充电检测应用）中经常引入的误差。此外，内置的电磁干扰(EMI) 保护可降低器件对手机、WiFi、无线电发射器、RFID 阅读器所发出意外射频(RF) 信号的敏感度。TLV522 采用8 引脚VSSOP (MSOP) 封装，运行温度范围为 -40°C 至125°C。
商品特性
- 无与伦比的性价比
- 宽电源电压范围：1.7V 至5.5V
- 低电源电流：500nA
- 良好偏移电压：4mV（最大值）
- 良好TcVos：1.5μV/°C
- 增益带宽：8MHz
- 轨到轨输入和输出(RRIO)
- 单位增益稳定
- 低输入偏置电流：1pA
- 强化的电磁干扰(EMI) 保护
- 温度范围： -40°C 至125°C
- 8 引脚超薄小外形尺寸(VSSOP) 封装
应用领域
- 个人健康监视器电池组
- 太阳能或能量采集系统
- PIR、烟雾、燃气和火灾检测系统
- 电池供电物联网(IoT) 设备
- 远程传感器/无线传感节点
- 可穿戴设备血糖监测器
交货周期
订货29-31个工作日购买数量
(1个/圆盘，最小起订量 10000 个)个
起订量：10000 个1个/圆盘
总价金额：
￥ 0.00近期成交3单
