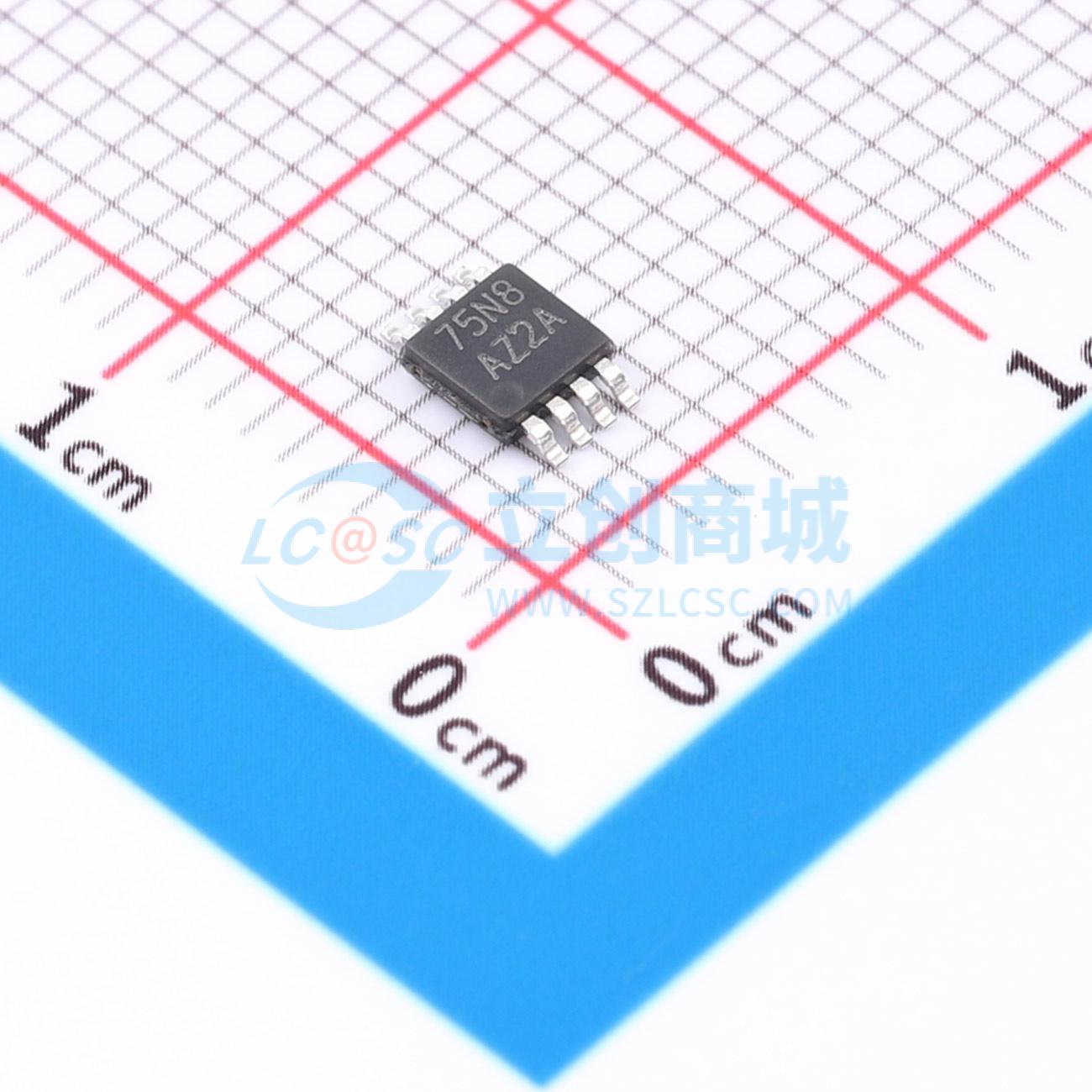

温馨提醒：图片仅供参考，商品以实物为准
LMH6505MM/NOPB
LMH6505 宽带、低功耗、线性dB、可变增益放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMH6505 宽带、低功耗、dB 线性可变增益放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6505MM/NOPB
- 商品编号
- C2057609
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可编程/可变增益放大器(PGA/VGA) | |
| 放大器类型 | VGA | |
| 通道数 | 单路 | |
| 增益 | 80dB | |
| 带宽(-3db) | 150MHz | |
| 压摆率(SR) | 1500V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 60mA | |
| 工作电流 | 11mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 7V~12V | |
| 最大电源宽度(Vdd-Vss) | 12V |
商品特性
- 电源电压：±5V，TA = 25℃，RF = 1 kΩ，RG = 100Ω，RL = 100Ω， = x = 9.4 V/V，典型值除非另有说明。
- -3 dB带宽：150 MHz
- 增益控制带宽：100 MHz
- 调整范围（<10 MHz）：80 dB
- 增益匹配（限值）：±0.50 dB
- 电源电压范围：7V至12V
- 转换速率（反相）：1500 V/μs
- 无负载供电电流：11 mA
- 线性输出电流：±60 mA
- 输出电压摆幅：±2.4 V
- 输入噪声电压：4.4 nV/√Hz
- 输入噪声电流：2.6 pA/√Hz
- THD（20 MHz，RL = 100Ω，V0 = 2 VPP）：-45 dBc
应用领域
- 可变衰减器
- 自动增益控制（AGC）
- 电压控制滤波器
- 视频图像处理
