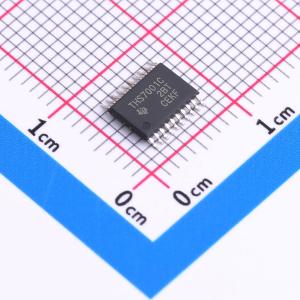

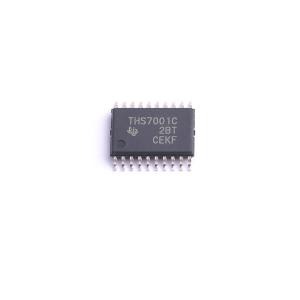

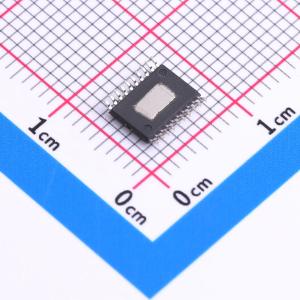

温馨提醒：图片仅供参考，商品以实物为准
THS7001CPWPR
THS7001, THS7002 70MHz 可编程增益放大器
- 描述
- THS7001 70MHz 高速可编程增益放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS7001CPWPR
- 商品编号
- C2060090
- 商品封装
- HTSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可编程/可变增益放大器(PGA/VGA) | |
| 放大器类型 | PGA | |
| 通道数 | 单路 | |
| 增益 | -22dB~20dB | |
| 带宽(-3db) | 100MHz | |
| 压摆率(SR) | 85V/us | |
| 输出电流 | 50mA | |
| 工作电流 | 7mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 输入失调电压(Vos) | 9000uV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 增益带宽积(GBP) | 70MHz | |
| 共模抑制比(CMRR) | 82dB | |
| 双电源(Vee ~ Vcc) | -16V~-4.5V；4.5V~16V | |
| 最大电源宽度(Vdd-Vss) | 32V |
商品概述
THS7001（单通道）和 THS7002（双通道）是高速可编程增益放大器，非常适合负载阻抗经常变化的应用。该器件的每个通道由一个独立的低噪声输入前置放大器和一个可编程增益放大器（PGA）组成。前置放大器是一款电压反馈放大器，在 100 MHz（-3 dB）带宽下提供低至 1.7 nV/√Hz 的电压噪声。前置放大器的输出引脚可访问，便于在放大器中轻松添加滤波器。 3 位数字控制的 PGA 提供 -22 dB 至 20 dB 的衰减/增益范围，步长分辨率为 6 dB。此外，PGA 提供高低输出钳位保护，以防止输出信号超出模数转换器的共模输入范围。PGA 提供 70 MHz（-3 dB）的宽带宽，该带宽在整个增益/衰减范围内保持相对恒定。还提供独立的关断控制，以实现节能和复用功能。这些器件可在 ±4.5 V 至 ±16 V 的宽电源电压范围内工作。
商品特性
- 独立的低噪声前置放大器和 PGA 级
- 关断控制
- 低电压噪声：1.7 nV/√Hz
- 可访问的输出引脚，用于外部滤波
- 电压反馈，Gmin = -1, 2
- 100 MHz 带宽（-3 dB）
- 数字可编程增益
- -22 dB 至 20 dB 增益/衰减范围
- 6 dB 步长分辨率
- 输出钳位保护
- 70 MHz 带宽（-3 dB）
- 175 V/μs 压摆率
- 宽电源范围 ±4.5 V 至 ±16 V
- 采用 PowerPAD 封装，增强散热性能
