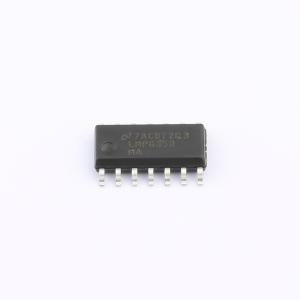

温馨提醒：图片仅供参考，商品以实物为准
LMP8358MAX/NOPB
LMP8358MAX/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMP8358 具有诊断功能的零漂移可编程仪器放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP8358MAX/NOPB
- 商品编号
- C2060379
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可编程/可变增益放大器(PGA/VGA) | |
| 通道数 | 单路 | |
| 带宽(-3db) | 930kHz |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 11V/us | |
| 工作电流 | 1.9mA |
商品概述
LMP8358 是 TI 的 LMP 精密放大器系列中的一款精密可编程增益仪表放大器。其增益可以通过 SPI 兼容的串行接口或并行接口设置为 10、20、50、100、200、500 或 1000。或者，也可以使用两个外部电阻将其增益设置为任意值。LMP8358 使用专利技术测量并连续校正其输入失调电压，消除了随时间和温度变化的失调漂移以及 1/f 噪声的影响。其接地感应 CMOS 输入具有高共模抑制比和低输入偏置电流。它能够检测共模范围从负电源以下 100 mV 到正电源以下 1.4V 的差分输入电压，使其成为与接地参考传感器、电源参考传感器桥接以及其他需要精密和长期稳定性的应用的理想解决方案。此外，LMP8358 包含故障检测电路，可以检测开路和短路输入以及信号源连接恶化的情况。其他使 LMP8358 成为多种应用的多功能解决方案的特点包括轨到轨输出、低输入电压噪声和高增益带宽积。
商品特性
- 供电电压 2.7V 至 5.5V
- 供电电流 最大 1.8 mA
- 增益误差 最大 0.15%
- 增益漂移 16 ppm/°C
- 最小共模抑制比 110 dB
- 最大失调电压 10 μV
- 最大失调电压漂移 50 nV/°C
- 增益带宽（增益=10） 8 MHz
- 最大非线性 100 ppm
- 工作温度范围 -40°C 至 125°C
- 输入故障检测
- SPI 或引脚配置模式
- 在 1.8GHz 下的 EMIRR 92 dB
- 14 引脚 SOIC 和 14 引脚 TSSOP 封装
应用领域
- 桥式传感器放大器
- 热电堆放大器
- 便携式仪器设备
- 医用仪器设备
- 精确低侧电流检测
