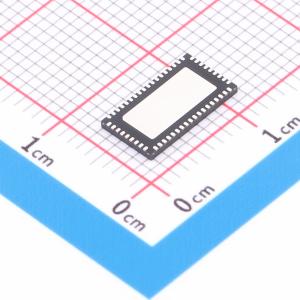

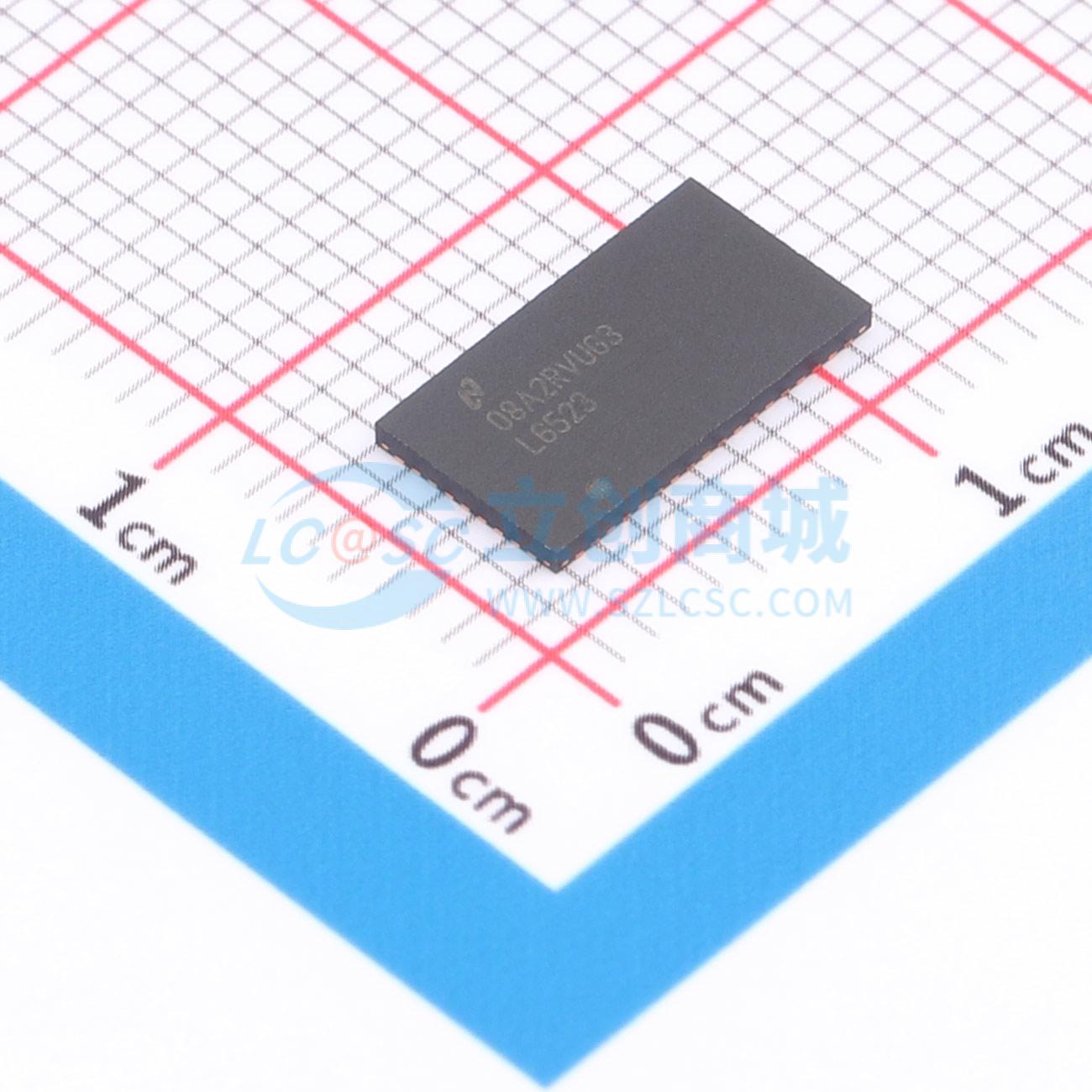

温馨提醒：图片仅供参考，商品以实物为准

LMH6523SQ/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMH6523 具有快速断电模式的高性能四通道 DVGA
品牌名称: TI(德州仪器)
商品型号: LMH6523SQ/NOPB
商品编号: C2060863
商品封装: WQFN-54(5.5x10)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LMH6523包含四个高性能数字控制可变增益放大器（DVGA），专为窄带和宽带中频采样应用而设计。通常，在移动无线电和蜂窝基站等需要自动增益控制（AGC）以增加系统动态范围的混合信号和数字通信应用中，LMH6523可驱动高性能ADC。 LMH6523的每个通道都有一个独立的数字控制衰减器和一个高线性度差分输出放大器。所有电路均针对低失真和最大系统设计灵活性进行了优化。功耗由一个三态使能引脚管理。各个通道可以禁用，也可以置于低功耗模式或更高性能的高功率模式。对于需要高速电源控制的系统，使能引脚在串行和并行模式下均有效。 LMH6523的数字控制衰减器在31dB范围内提供精确的1dB增益步进。数字衰减器可通过SPI串行总线或高速并行总线进行控制。输出放大器具有差分输出，允许在单5V电源下实现大信号摆幅。低阻抗输出在驱动各种滤波器设计或模数转换器时提供了最大的灵活性。对于信号电平变化非常大的应用，LMH6523可通过级联通道支持高达62dB的增益范围。 LMH6523的工作温度范围为工业级的 -40℃至85℃。LMH6523采用54引脚热增强型WQFN封装。

商品特性

在200MHz时OIP3为49dBm
噪声系数为8.5dB
电压增益为26dB
在SPI模式下1dB增益步进使能引脚有效
-3dB带宽为1400MHz
增益步进精度为0.2dB
每个通道都有禁用功能
并行和串行增益控制
低功耗模式，实现灵活的电源管理
小尺寸WQFN封装

应用领域

蜂窝基站
宽带和窄带中频采样
接收器
宽带直接转换
ADC驱动器

	属性	参数值
	商品目录	可编程/可变增益放大器(PGA/VGA)
	放大器类型	VGA
	通道数	四路
	增益	26dB
	带宽(-3db)	1.4GHz

	属性	参数值
	输出类型	差分
	输出电流	36mA
	工作电流	465mA
	工作温度	-40℃~+85℃
