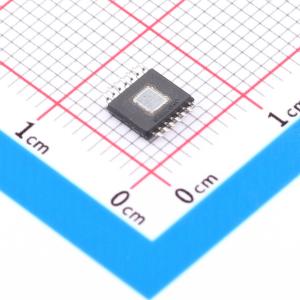

THS7530PWPR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: THS7530 全差动连续可变增益放大器
品牌名称: TI(德州仪器)
商品型号: THS7530PWPR
商品编号: C2060345
商品封装: HTSSOP-14
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

THS7530 器件采用先进的 BiCom IIISiGe 互补双极工艺制造。是一款带有压控增益的直流耦合高带宽放大器。该放大器具有高阻抗差分输入和低阻抗差分输出，提供高带宽增益控制、输出共模控制和输出电压钳位功能。带宽为 300MHz 时信号通道性能卓越，而带宽为 32MHz 且 1VPP 输出到 400Ω 时会出现 –61dBc 的三次谐波失真。增益控制（单位：dB）呈线性变化。在 0V 至 0.9V 电压范围内，增益以 38.8dB/V 的斜率由 11.6dB 变化为 46.5dB。输出电压限制功能用于限制输出电压摆幅并避免后续级发生饱和。该器件可在工业级温度范围内（-40°C 至 +85°C）额定运行。

商品特性

低噪声：Vn = 1.1nV/√Hz，噪声系数 = 9dB
低失真：频率为 32MHz 时：HD2 = -65dBc，HD3 = -61dBc；频率为 70MHz 时：HD3 = -62dBc，OIP3 = 21dBm
300MHz 带宽
连续可变增益范围：11.6dB 至 46.5dB
增益斜坡：38.8dB/V
全差分输入和输出
输出共模电压控制
输出电压限制

应用领域

超声波应用
声纳和雷达中的时间增益放大器
通信和视频中的自动增益控制
通信中的系统增益校准
仪表中的可变增益

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	可编程/可变增益放大器(PGA/VGA)
	放大器类型	VGA
	通道数	双路
	增益	46.5dB
	带宽(-3db)	300MHz

	属性	参数值
	压摆率(SR)	1250V/us
	输出电流	65mA
	工作电流	40mA
	工作温度	-40℃~+85℃
