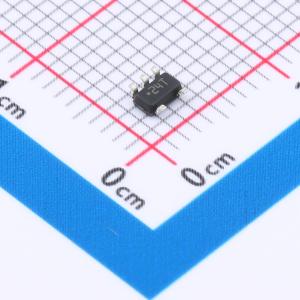

温馨提醒：图片仅供参考，商品以实物为准
LMP2231AMFE/NOPB
单路微功耗、1.6V、带CMOS输入的精密运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMP2231 具有 CMOS 输入的单路微功耗、1.6V、精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP2231AMFE/NOPB
- 商品编号
- C2057540
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 130kHz | |
| 输入偏置电流(Ib) | 0.02pA | |
| 输入失调电压(Vos) | 10uV | |
| 共模抑制比(CMRR) | 97dB | |
| 压摆率(SR) | 0.058V/us | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.6V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 60nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.005pA |
商品概述
LMP2231 是一款专为电池供电应用设计的单通道微功耗精密放大器。1.6V 至 5.5V 的工作电源电压范围以及仅 16μW 的静态功耗，可延长便携式电池供电系统的电池使用寿命。高阻抗 CMOS 输入使其非常适合仪器仪表和其他传感器接口应用。 LMP2231 的最大失调电压为 150μV，最大失调电压漂移仅为 0.4μV/°C，且偏置电流极低，仅为 ±20fA。这些精确的规格使 LMP2231 成为保持系统精度和长期稳定性的理想选择。 LMP2231 具有轨到轨输出，输出摆幅距离电源电压仅 15mV，从而增加了系统动态范围。共模输入电压范围可低至负电源电压以下 200mV，因此 LMP2231 非常适合用于具有接地检测功能的单电源应用。 LMP2231 提供 5 引脚 SOT - 23 和 8 引脚 SOIC 封装。 该产品还有双通道和四通道版本。双通道的 LMP2232 提供 8 引脚 SOIC 和 VSSOP 封装。四通道的 LMP2234 提供 14 引脚 SOIC 和 TSSOP 封装。
商品特性
- 电源电流 10μA
- 工作电压范围 1.6V 至 5.5V
- TCV₀ₛ（LMP2231A）±0.4μV/°C（最大值）
- TCV₀ₛ（LMP2231B）±2.5μV/°C（最大值）
- Vₒₛ ±150μV（最大值）
- 输入偏置电流 20fA
- 电源抑制比 120dB
- 共模抑制比 97dB
- 开环增益 120dB
- 增益带宽积 130kHz
- 压摆率 58V/ms
- 输入电压噪声，f = 1kHz 60nV/√Hz
- 温度范围 -40°C 至 125°C
应用领域
- 精密仪器放大器
- 电池供电医疗仪器
- 高阻抗传感器
- 应变计电桥放大器
- 热电偶放大器
