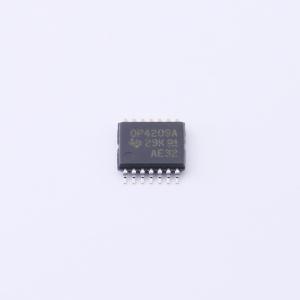

温馨提醒：图片仅供参考，商品以实物为准
OPA4209AIPWR
OPA4209AIPWR
- 描述
- OPA4209 四通道、2.2nV/rtHz、18MHz、RRO、36V 精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4209AIPWR
- 商品编号
- C2057690
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.093克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 18MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 6.4V/us | |
| 输入偏置电流(Ib) | 4.5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 4.5nA | |
| 噪声密度(eN) | 2.2nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | 2.25V~18V；-18V~-2.25V |
商品概述
OPAx209系列精密运算放大器实现了非常低的电压噪声密度（2.2 nV/√Hz），且供电电流仅为2.5 mA（最大值）。该系列还提供轨到轨输出摆幅，有助于最大化动态范围。
在精密数据采集应用中，OPAx209即使对于10V输出摆幅也能快速建立到16位精度。这种卓越的交流性能，加上仅150 μV（最大值）的失调电压和在温度下的低漂移，使OPAx209非常适合于快速、高精度应用。
OPAx209的供电范围宽泛，双电源范围为±2.25 V至±18 V，或单电源工作范围为4.5 V至36 V。
OPAx209有5引脚SOT-23、8引脚VSSOP和标准8引脚SOIC封装。双通道OPAx2209有8引脚VSSOP和8引脚SOIC封装。四通道OPAx4209有14引脚TSSOP封装。
OPAx209系列的工作温度范围为-40°C至125°C。
应用领域
- PLL环路滤波器
- 低噪声、低功耗信号处理
- 低噪声仪表放大器
- 高性能ADC驱动器
- 高性能DAC输出放大器
- 有源滤波器
- 超声波放大器
- 专业音频前置放大器
- 低噪声频率合成器
- 红外检测放大器
- 水听器放大器
