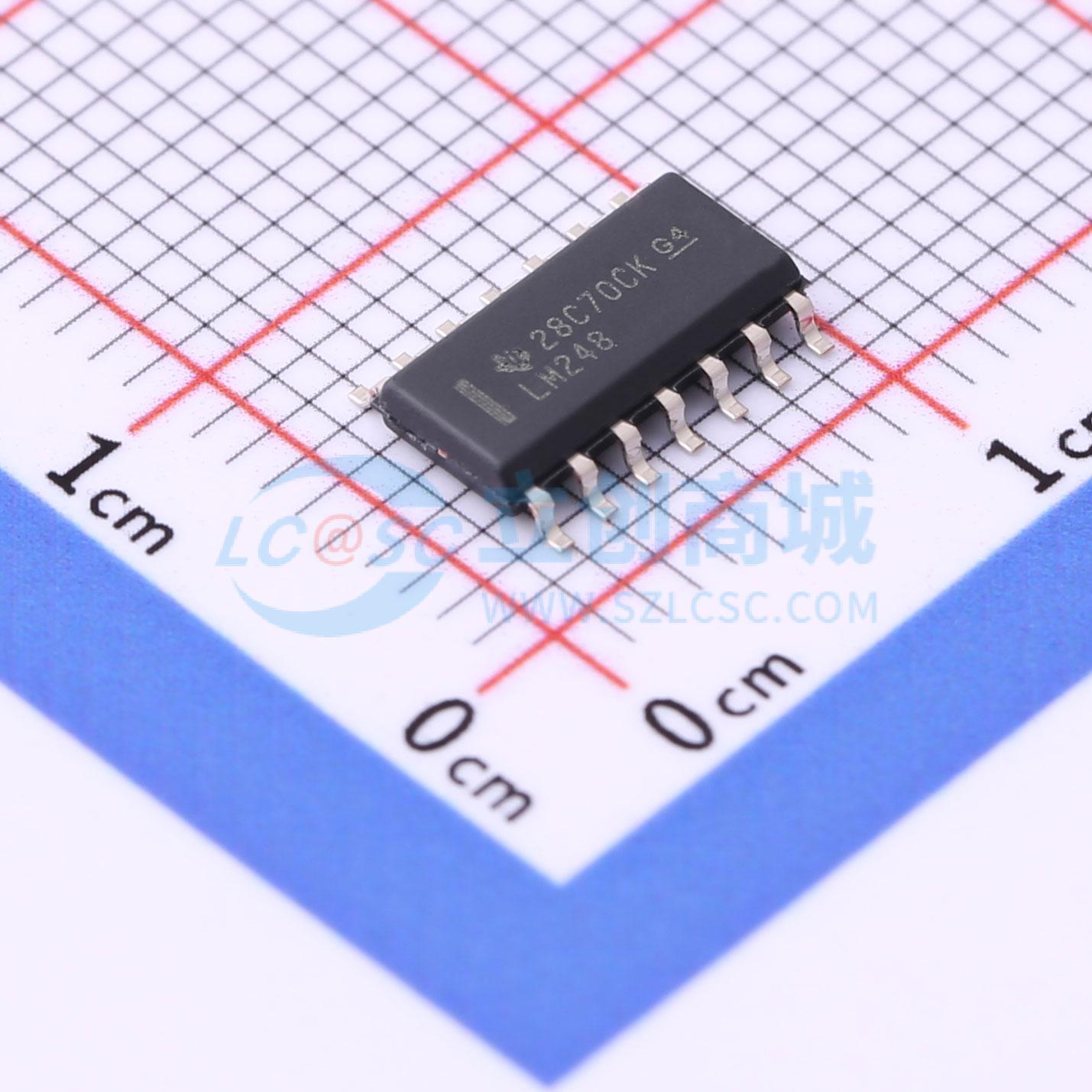

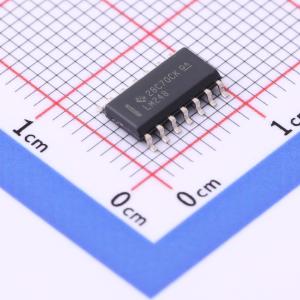

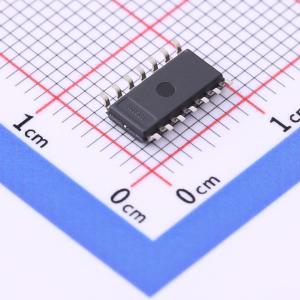

LM248DR
四路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM248 工作温度范围为 -25°C 至 85°C 的四通道、36V、1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM248DR
- 商品编号
- C2057700
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 30nA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 4.5mA | |
| 输出电流 | 25mA | |
| 工作温度 | -25℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | 4V~18V；-18V~-4V | |
| 功能特性 | 内置补偿；过压保护 |
商品概述
μA741是运算放大器，LM148、LM248、LM348是四路独立高增益内部补偿运算放大器，工作特性与μA741相近，电源电流消耗更低，输入偏置电流与输入失调电流均远低于μA741，提供多种封装类型。
商品特性
- μA741典型单放大器电源电流消耗为0.6mA
- μA741具备低输入失调电压、低输入失调电流特性
- μA741采用AB类输出级，具备输入输出过载保护，可与行业标准LM148、LM248、LM348互换
- LM148正电源电压额定值22V，负电源电压额定值-22V，差分输入电压额定值44V；LM248、LM348正电源电压额定值18V，负电源电压额定值-18V，差分输入电压额定值36V
- 输出短路持续时间无限制
- 最高工作结温为150℃
- 不同封装热阻抗参数：D封装86℃/W，N封装80℃/W，NS封装76℃/W，FK封装5.61℃/W，J封装15.05℃/W
- FK封装外壳60秒耐温260℃；J封装距离外壳1.6mm处引脚10秒耐温300℃；D、N、NS封装距离外壳1.6mm处引脚60秒耐温260℃
- 存储温度范围为-65℃~150℃
- 推荐工作电源电压为±15V
- 不同型号工作环境温度范围：LM148为-55℃~125℃，LM248为-25℃~85℃，LM348为0℃~70℃
