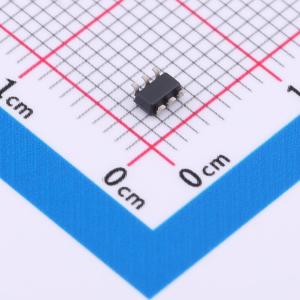

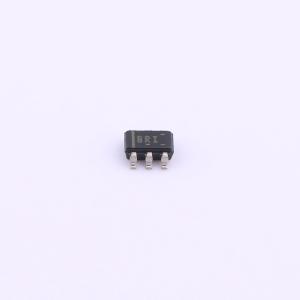

温馨提醒：图片仅供参考，商品以实物为准
OPA890IDBVR
带关断功能的低功耗、宽带电压反馈运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA890 具有禁用功能的低功耗宽带电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA890IDBVR
- 商品编号
- C2057760
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 115MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 15uV/℃ | |
| 压摆率(SR) | 500V/us | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电流(Ios) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 67dB | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~12V | |
| 双电源电压(Vee~Vcc) | 1.5V~6V；-6V~-1.5V | |
| 功能特性 | 内置补偿；使能/关断功能 |
商品概述
OPA890是一款带禁用功能的低功耗宽带电压反馈运算放大器，为单位增益稳定型，采用新型内部架构，可实现以往仅在宽带电流反馈运算放大器中具备的压摆率与全功率带宽性能。使用单+5V电源供电时，该产品可提供1V至4V输出摆幅，拥有超过35mA驱动电流与220MHz带宽。该产品1.1mA的电源电流在+25℃下经过精确微调，搭配低温漂特性，可保证较低的最大电源电流；搭载可选禁用控制引脚，引脚开路或保持高电平时芯片正常工作，引脚拉低时芯片电源电流降至30μA以下，输出进入高阻状态，可进一步降低系统功耗。
商品特性
- 供电范围灵活，支持+3V至+12V单电源供电，支持±1.5V至±6V双电源供电
- 单位增益稳定
- +5V供电下可实现宽带工作，增益G=+2V/V时带宽为115MHz
- 输出电压摆幅可达±4V
- 压摆率高，为500V/μs
- 静态电流低，为1.1mA
- 禁用状态电流低，仅为30μA
- 电源电流经精确微调，低温漂特性可保证较低的最大电源电流
- 可选禁用控制引脚，禁用后输出进入高阻状态，可降低系统功耗
应用领域
- 视频线路驱动
- xDSL线路驱动器/接收器
- 高速成像通道
- ADC缓冲
- 便携式仪器
- 跨阻放大器
- 有源滤波器
- 乘法数模转换器跨阻放大器
