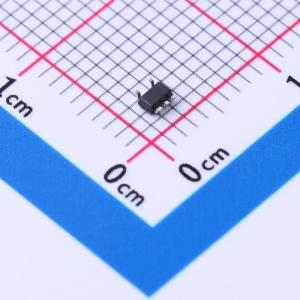

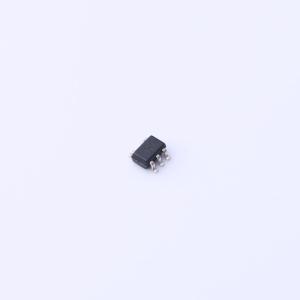

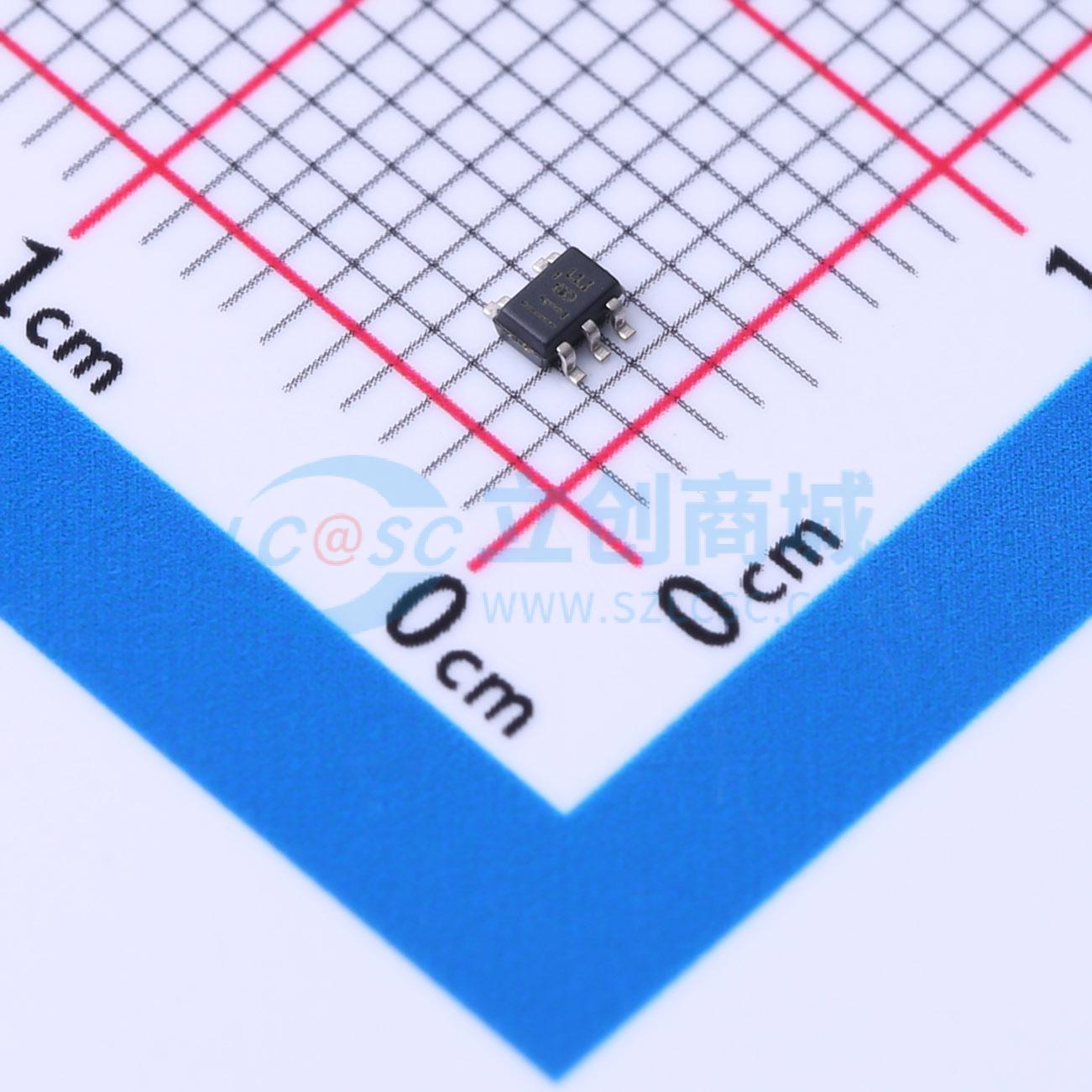

温馨提醒：图片仅供参考，商品以实物为准
TLV6741DCKT
TLV6741DCKT
- 描述
- TLV6741 单路、5.5V、10MHz、低噪声 (4.6nV/√Hz) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV6741DCKT
- 商品编号
- C2057812
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 1.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 压摆率(SR) | 4.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 3pA | |
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 3.5nV/√Hz | |
| 共模抑制比(CMRR) | 95dB | |
| 静态电流(Iq) | 890uA | |
| 输出电流 | 68mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.25V~5.5V |
商品概述
TLV674x 系列包括单通道 (TLV6741) 、双通道(TLV6742) 和四通道 (TLV6744) 通用 CMOS 运算放大器，这些运算放大器提供 3.5nV/√Hz 的低噪声系数和10MHz 的高带宽。TLV674x 系列器件凭借低噪声和高带宽特性，适用于要求在成本和性能之间达到良好平衡的各种高精度应用。此外，TLV674x 系列的输入偏置电流支持具有高源阻抗的应用。 TLV674x 系列器件采用稳健耐用的设计，方便电路设计人员使用；这得益于该器件具有单位增益稳定性、集成的 RFI/EMI 抑制滤波器、在过驱条件下不会出现反相并且具有高静电放电 (ESD) 保护功能 (2kV HBM)。另外，电阻式开环输出阻抗使其易于在超高的容性负载下保持稳定。 该运算放大器系列经过优化，可在低电压下运行，TLV6741 的工作电压低至 2.25V (±1.125V)，TLV6742 和 TLV6744 的工作电压可低至 1.7V (±0.85V)。所有器件的最高工作电压均为 5.5V (±2.75V)，额定温度范围为 -40°C 至 125°C。
商品特性
- 低宽带噪声：3.5nV/√Hz
- 增益带宽：10MHz
- 低输入偏置电流：±3pA
- 低失调电压：0.15mV
- 低失调电压漂移：±0.2μV/°C
- 轨到轨输出
- 单位增益稳定
- 低 IQ：
- TLV6741：890μA/通道
- TLV6742/4：990µA/通道
- 宽电源电压范围：
- TLV6741：2.25V 至 5.5V
- TLV6742/4：1.7V 至 5.5V
- 强大的 EMIRR 性能：2.4GHz 时为 71dB
应用领域
- 固态硬盘
- 可穿戴设备（非医用）
- 专业音频放大器（机架式）
- 跨阻放大器电路
- 测试和测量
- 电机驱动器
- 压力变送器
- 实验室和现场仪表
- 桥式放大器电路
- 游戏应用
