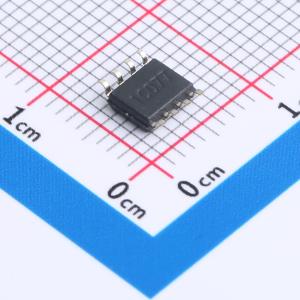

温馨提醒：图片仅供参考，商品以实物为准
TL3472QDRQ1
TL3472QDRQ1
- 描述
- TL3472-Q1 汽车级、双通道、36V、4MHz、10V/μs 压摆率、输入接近 V- 的运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL3472QDRQ1
- 商品编号
- C2057783
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.137克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 4MHz | |
| 输入失调电压(Vos) | 16mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电流(Ios) | 75nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 49nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 97dB | |
| 静态电流(Iq) | 3.5mA | |
| 输出电流 | 34mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
这是一款高品质、低成本的高压摆率单电源运算放大器，TL3472采用创新设计理念与双极制造工艺，不使用JFET器件技术，可采用双电源供电，尤其适合单电源工作，共模输入电压范围包含地电位；达林顿晶体管输入级使其具备高输入电阻、低输入失调电压与高增益；全NPN输出级无死区交越失真，输出电压摆幅大，可提供高电容驱动能力，拥有出色的相位裕度和增益裕度，低开环高频输出阻抗，以及对称的源/漏交流频率响应，可作为同类型运算放大器的替代产品。
商品特性
- 符合汽车应用要求
- 增益带宽积为4MHz
- 压摆率为13V/μs
- 建立速度快，达到0.1精度仅需1.1μs
- 单电源工作电压范围宽，为4V~36V
- 输入共模电压范围宽，包含地电位
- 总谐波失真低，为0.02
- 具备大电容驱动能力，可驱动10000pF电容
- 具备输出短路保护功能
- 工作环境温度范围为-40℃~125℃
应用领域
- 汽车应用领域
