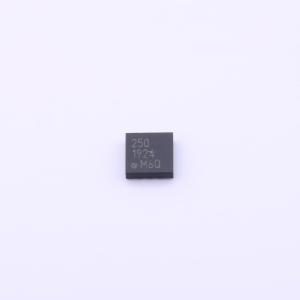

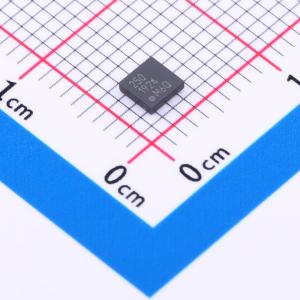

温馨提醒：图片仅供参考，商品以实物为准
MCP6C02T-050H/Q8B
MCP6C02T 050H/Q8B
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供20、50和100V/V的预设增益。共模输入范围 (VIP) 为+3V至+65V。差模输入范围 (VDM = VIP-VIM) 支持单向和双向应用。电源可以设置在2.0V和5.5V之间。SOT-23封装的器件在-40°C至+125°C (E-Temp) 范围内指定，3×3 VDFN封装的器件在-40°C至+150°C (H-Temp) 范围内指定。零漂移架构支持极低的输入误差，允许设计使用较低值（和较低功耗）的分流电阻。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6C02T-050H/Q8B
- 商品编号
- C2057793
- 商品封装
- VDFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 3V~65V | |
| 增益 | 50V/V |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 500kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+150℃ |
商品概述
MCP6C02高端电流检测放大器提供20、50和100 V/V的预设增益。共模输入范围（V_IP）为+3V至+65V。差模输入范围（V_DM = V_IP - V_IM）支持单向和双向应用。 电源电压可设置在2.0V至5.5V之间。采用SOT - 23封装的器件工作温度范围为-40°C至+125°C（E - Temp），而采用3x3 VDFN封装的器件工作温度范围为-40°C至+150°C（H - Temp）。 零漂移架构支持极低的输入误差，使设计能够使用阻值更低（且功耗更低）的分流电阻。
商品特性
- 单放大器：MCP6C02
- 双向或单向
- 输入（共模）电压：- 指定范围为+3.0V至+65V，工作范围为+2.8V至+68V，耐受范围为-0.3V至+70V
- 电源：2.0V至5.5V - 单电源或双（分离）电源
- 高直流精度：
- 失调电压（Vos）：±1.65 μV（典型值）
- 共模抑制比（CMRR）：154 dB（典型值）
- 电源抑制比（PSRR）：138 dB（典型值）
- 增益误差：±0.1%（典型值）
- 预设增益：20、50和100 V/V
- 上电复位（POR）保护：
- Vip - Vss的高压POR
- V_DD - V_SS的低压POR
- 带宽：500 kHz（典型值）
- 电源电流：
- lDD：490 μA（典型值）
- IBp：170 μA（典型值）
- 增强型电磁干扰（EMI）保护：
- 电磁干扰抑制比（EMIRR）：在2.4 GHz时为118 dB（典型值）
- 指定温度范围：-40°C至+125°C（E - Temp器件），-40°C至+150°C（H - Temp器件）
应用领域
- 汽车
- 电机控制
- 模拟电平转换器
- 工业计算
- 电池监测/测试仪
