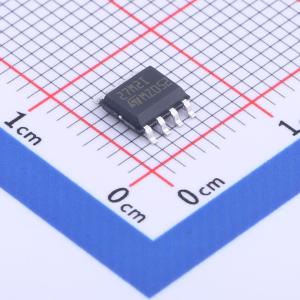

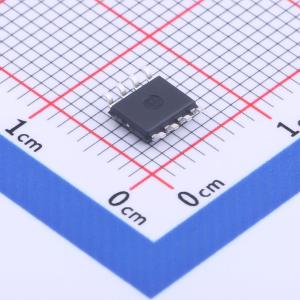

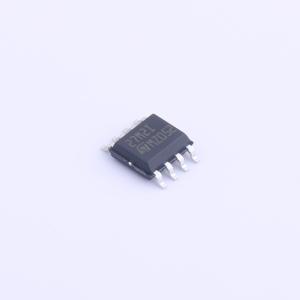

TS27M2IDT实物图
  • TS27M2IDT商品缩略图
  • TS27M2IDT商品缩略图
  • TS27M2IDT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TS27M2IDT

低功耗CMOS双运算放大器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
TS27x2 系列是低成本、低功耗的双运算放大器,设计用于在高压单电源或双电源下工作。这些运算放大器采用意法半导体(ST)的硅栅 CMOS 工艺,凭借三种不同的功耗提供了出色的功耗 - 速度比,使其非常适合低功耗应用:ICC = 10 μA/放大器:TS27L2(极低功耗);ICC = 150 μA/放大器:TS27M2(低功耗);ICC = 1 mA/放大器:TS272(高速)。这些器件还具有非常高的输入阻抗和极低的输入电流
商品型号
TS27M2IDT
商品编号
C2057809
商品封装
SO-8​
包装方式
编带
商品毛重
0.26克(g)

商品参数

属性参数值
商品目录运算放大器
放大器数2
轨到轨-
增益带宽积(GBW)1MHz
输入失调电压(Vos)5mV
输入失调电压温漂(Vos TC)2uV/℃
压摆率(SR)600V/ms
输入偏置电流(Ib)300pA
输入失调电流(Ios)200pA
属性参数值
输入电压噪声密度(eN)38nV/√Hz@1kHz
共模抑制比(CMRR)80dB
静态电流(Iq)150uA
输出电流60mA
工作温度-40℃~+125℃
单电源电压3V~16V
双电源电压(Vee~Vcc)-
功能特性-

商品概述

TS27x2系列是低成本、低功耗的双运算放大器,设计用于高压单电源或双电源工作。这些运算放大器采用ST硅栅CMOS工艺,由于具有三种不同的功耗,提供了出色的功耗-速度比,使其非常适合低功耗应用。该系列包括三种型号:TS27L2(极低功耗,I_CC=10 μA/放大器)、TS27M2(低功耗,I_CC=150 μA/放大器)和TS272(高速,I_CC=1 mA/放大器)。该器件还具有极高的输入阻抗和极低的输入电流,与JFET器件相比,其主要优势是输入电流随温度的漂移非常低。提供的封装类型包括:N DIP8(塑料封装)、D O-8(塑料微封装)、P SOP8(薄型收缩小外形封装)。

商品特性

  • 宽电源电压范围:3至16 V
  • 超低功耗:150 μA/运算放大器(典型值)
  • 输出电压摆幅至地
  • 容性负载下具有出色的相位裕度
  • 增益带宽积:1 MHz(典型值)
  • 输入偏移电压(Vio)低至2 mV(最大值,B版本)
  • 极高的输入阻抗和极低的输入电流

应用领域

  • 低功耗应用场景
