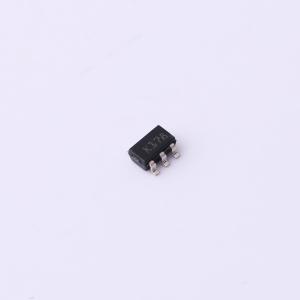

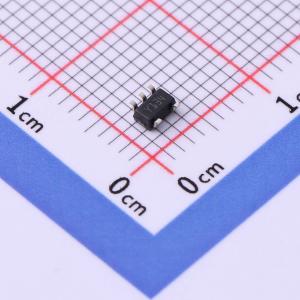

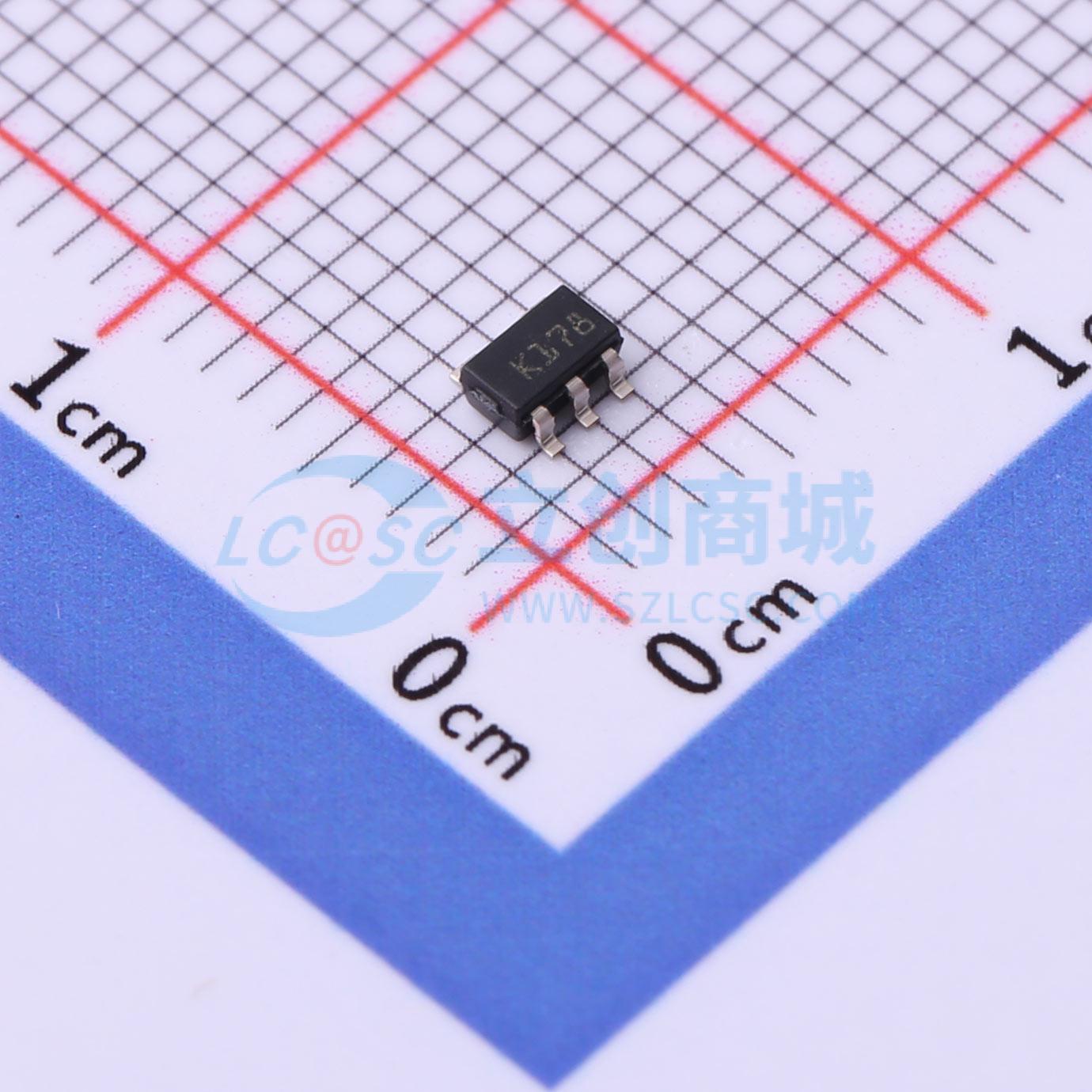

TSV321RAILT
通用低压轨到轨输入/输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是LM358和LM324通用运算放大器的低压版本，最低工作电压为2.5V，具有I/O轨到轨特性。在25℃时，共模输入电压比电源电压高200mV，在接600Ω负载电阻时，输出电压摆幅在每个轨的100mV以内。在VCC = 3V时，这些器件提供1.3MHz的增益带宽积，并提供典型值为80mA的高输出电流能力。这些特性使TSV3xx和TSV3x2A系列非常适合有源滤波器、通用低压应用和通用便携式设备。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV321RAILT
- 商品编号
- C2057770
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.3MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 40nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 30nA | |
| 噪声密度(eN) | 27nV/√Hz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 420uA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~6V |
应用领域
- 电池供电应用
- 音频驱动（耳机驱动）
- 传感器信号调理
- 笔记本电脑
