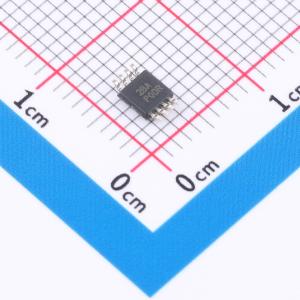

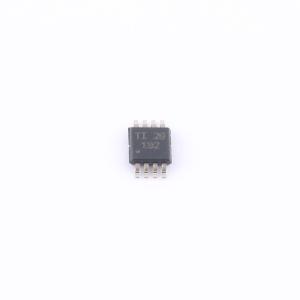

温馨提醒：图片仅供参考，商品以实物为准
OPA192QDGKRQ1
采用e-trim技术的36V精密、轨到轨输入/输出、低失调电压、低输入偏置电流运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA192-Q1 汽车类高电压轨到轨输入/输出精密运算放大器 E-Trim™ 系列
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA192QDGKRQ1
- 商品编号
- C2057768
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电压(Vos) | 5uV | |
| 共模抑制比(CMRR) | 140dB | |
| 压摆率(SR) | 20V/us | |
| 输出电流 | 65mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 5.5nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 2pA |
商品概述
OPAx192-Q1系列（OPA192-Q1和OPA2192-Q1）是新一代36V e-trim运算放大器。OPAx192-Q1系列运算放大器采用e-trim™技术，这是一种在塑料成型工艺后的制造最后阶段实施的封装级失调和失调温度漂移微调方法。该方法可最大程度减少固有输入晶体管失配以及封装成型过程中引入的误差的影响。 这些器件具有出色的直流精度和交流性能，包括轨到轨输入/输出、低失调（典型值±5 μV）、低失调漂移（典型值±0.2 μV/℃）和10 MHz带宽。 差分输入电压范围可达电源轨、高输出电流（±65 mA）、高达1 nF的高容性负载驱动能力和高压摆率（20 V/μs）等独特特性，使OPAx192-Q1成为适用于高压工业应用的强大高性能运算放大器。 OPAx192-Q1系列运算放大器采用8引脚VSSOP封装，工作温度范围为-40℃至+125℃。 OPAx192-Q1在不同温度下保持超低输入失调电压。
商品特性
- 符合汽车应用标准
- 低失调电压：±5 μV
- 低失调电压漂移：±0.2 μV/℃
- 低噪声：1 kHz时为5.5 nV/√Hz
- 高共模抑制比：140 dB
- 低偏置电流：±5 pA
- 轨到轨输入和输出
- 宽带宽：10 MHz增益带宽积
- 高压摆率：20 V/μs
- 低静态电流：每个放大器1 mA
- 宽电源范围：±2.25 V至±18 V，4.5 V至36 V
- EMI/RFI滤波输入
- 差分输入电压范围可达电源轨
- 高容性负载驱动能力：1 nF
- 行业标准封装：VSSOP-8单通道和双通道封装
应用领域
- 汽车电机控制
- 牵引逆变器
- 车载充电器精密电流检测
