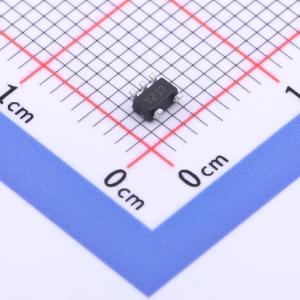

温馨提醒：图片仅供参考，商品以实物为准
CS30CL
CS30CL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高侧电流感应高压运算放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- CS30CL
- 商品编号
- C2057523
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 2.8V~30V | |
| 增益 | 100V/V | |
| 带宽 | 450kHz | |
| 输入偏置电流(Ib) | 5.5uA | |
| 输入失调电压(Vos) | 200uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -60V~+60V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 24V | |
| 单电源 | 4V~24V | |
| 静态电流(Iq) | 165uA | |
| 输出电流 | 60mA | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 0.9V/us | |
| 共模抑制比(CMRR) | 105dB | |
| 噪声密度(eN) | 50nV/√Hz |
商品概述
Cs30可测量高端分流电阻上的微小差分电压，并将其转换为以地为参考的输出电压。增益为内部固定值。 宽输入共模电压范围、低静态电流和微型SOT23封装使其适用于各种应用。 输入共模电压和电源电压相互独立。在工作条件下，共模电压范围为2.8至30 V；在绝对最大额定条件下，可达60 V。 电流消耗低于300 μA，且电源电压范围宽，可将电源连接到电流测量分流器的任一侧，误差极小。
商品特性
- 电源电压和输入共模电压相互独立
- 宽共模工作范围：2.8至30 V
- 宽共模耐受范围：- 0.3至60 V（负载突降）
- 宽电源电压范围：4至24 V
- 低电流消耗：ICC最大值 = 300 μA
- 内部固定增益：20 V/V、50 V/V或100 V/V
- 缓冲输出
应用领域
- 无线电池充电器
- 便携式设备充电器
- 精密电流源
- 可穿戴设备
