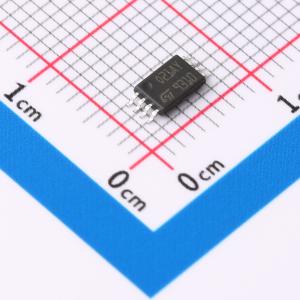

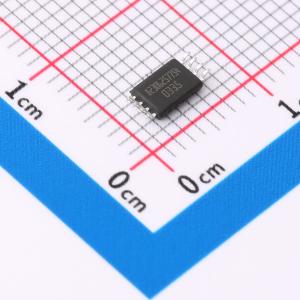

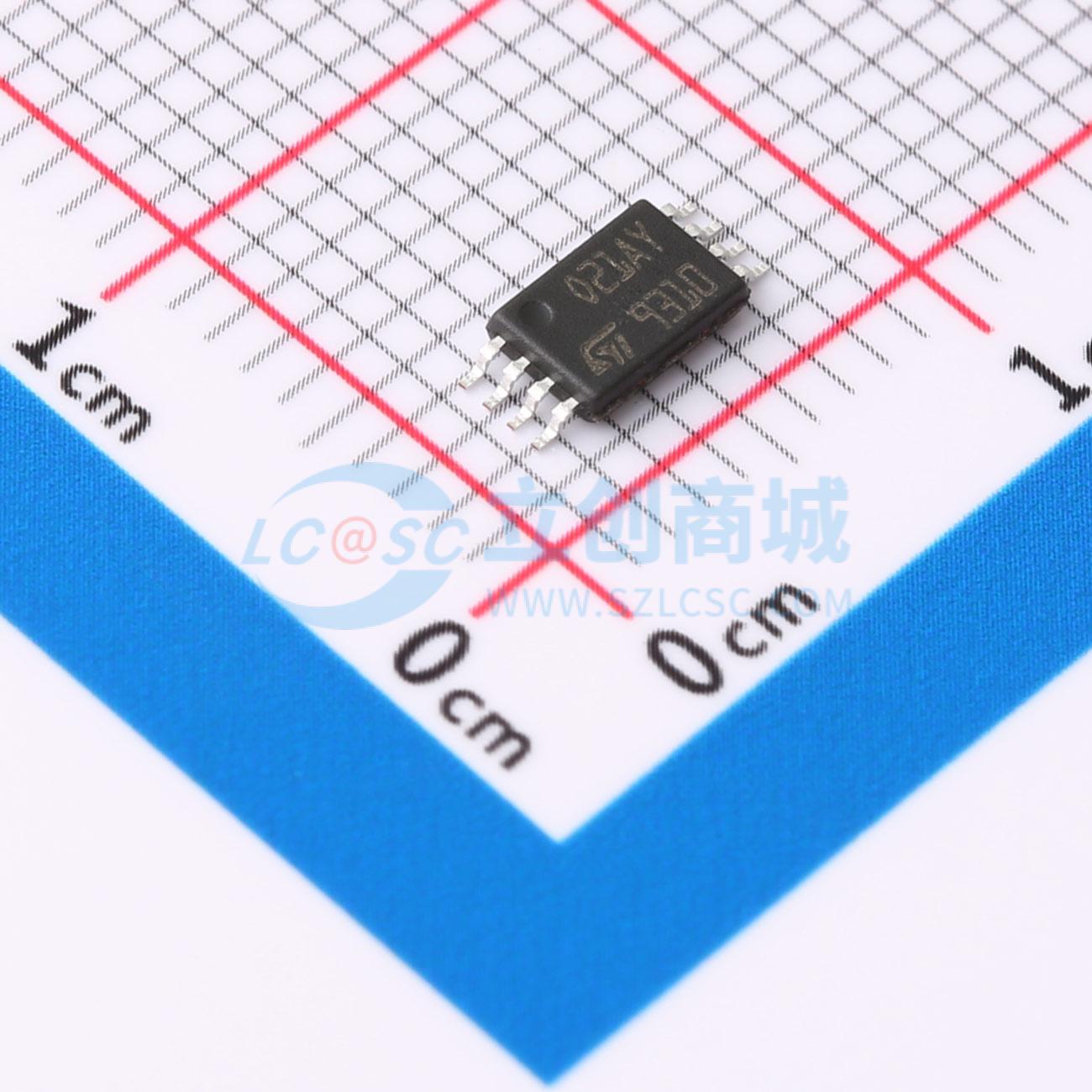

TSC1021AIYPT

TSC1021可测量高端分流电阻上的小差分电压，并将其转换为以地为参考的输出电压。 TSC1021专为汽车环境而设计：具备高达60 V的负载突降保护、高达 -32 V的反接电池保护、高达4 kV的静电放电（ESD）保护，以及用于电磁干扰（EMI）性能的内部滤波功能。 输入共模电压和电源电压相互独立：在工作条件下，共模电压范围为2.8至30 V，绝对最大额定值下可达60 V，而TSC1021可由5 V独立电源线供电。 TSC1021采用小型TSSOP8封装，并集成了一个缓冲器，可提供低阻抗输出，便于接口连接并避免精度损失。整个器件的电流消耗低于300 μA。

• 宽共模工作范围，与电源无关：2.8 V至30 V
• 宽共模耐受范围： -32 V至60 V（反接电池和负载突降条件）
• 最大输入失调电压：环境温度（Tamb）为25 °C时为±1.5 mV， -40 °C < Tamb < 125 °C时为±2.3 mV
• 最大总输出电压误差：Tamb = 25 °C时为±1.5 %， -40 °C < Tamb < 125 °C时为±2.5 %
• 最大温度变化率：dVos/dT = 8 μV/°C，dVout/dT = 100 ppm/°C
• 低电流消耗：ICC最大值 = 300 μA
• 工作温度范围： -40 °C至125 °C
• 内部固定增益：20 V/V、50 V/V
• EMI滤波

• 汽车电流监测
• 笔记本电脑
• 服务器电源
• 电信设备
• 工业开关电源（SMPS）
• 电流共享
• LED电流测量
