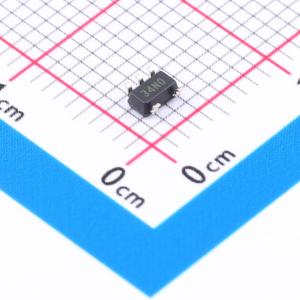

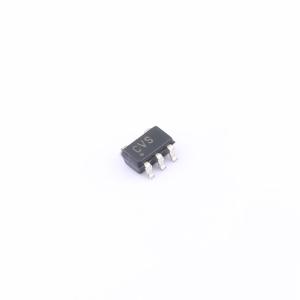

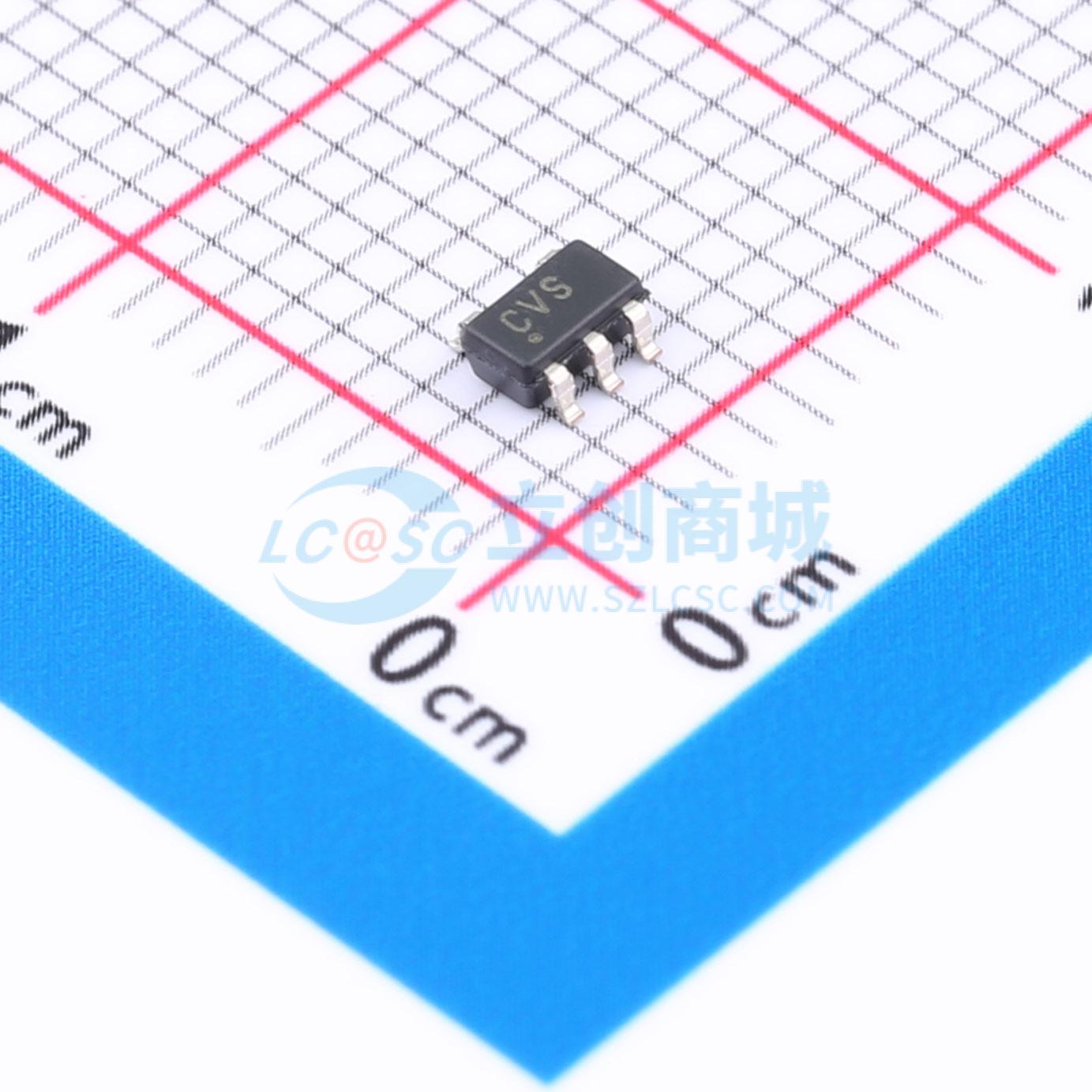

温馨提醒：图片仅供参考，商品以实物为准
OPA340MDBVTEP
单电源轨到轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- OPA340-EP MicroAmplifier™ 系列单电源轨至轨运算放大器（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA340MDBVTEP
- 商品编号
- C2057465
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 5.5MHz | |
| 输入偏置电流(Ib) | 0.2pA | |
| 输入失调电压(Vos) | 150uV | |
| 共模抑制比(CMRR) | 78dB | |
| 压摆率(SR) | 6V/us | |
| 输出电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 静态电流(Iq) | 750uA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 25nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.2pA |
商品概述
OPA340轨到轨CMOS运算放大器针对低压单电源工作进行了优化。轨到轨输入/输出和高速运行特性使其非常适合驱动采样模数（A/D）转换器。OPA340也适用于通用和音频应用，以及在数模（D/A）转换器输出端提供电流/电压转换。 OPA340可在低至2.7 V的单电源下工作，其输入共模电压范围可扩展至低于地电位500 mV和高于正电源500 mV。在100 kΩ负载下，输出电压摆幅可达到距电源轨1 mV以内。它具有出色的动态响应（带宽 = 5.5 MHz，压摆率 = 6 V/μs），而静态电流仅为750 μA。 表面贴装封装选项有SOIC - 8或SOT23 - 5。两种封装的工作温度范围均为 - 55°C至125°C。提供SPICE宏模型用于设计分析。
商品特性
- 轨到轨输入
- 轨到轨输出（1 mV以内）
- 宽带宽：5.5 MHz
- 高压摆率：6 V/μs
- 低总谐波失真 + 噪声：0.0007%（f = 1 kHz）
- 低静态电流：750 μA/通道
- 单通道、双通道和四通道版本
应用领域
- 驱动模数（A/D）转换器
- PCMCIA卡
- 数据采集
- 过程控制
- 音频处理
- 通信
- 有源滤波器
- 测试设备
