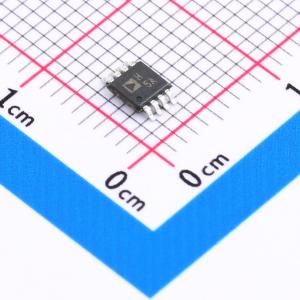

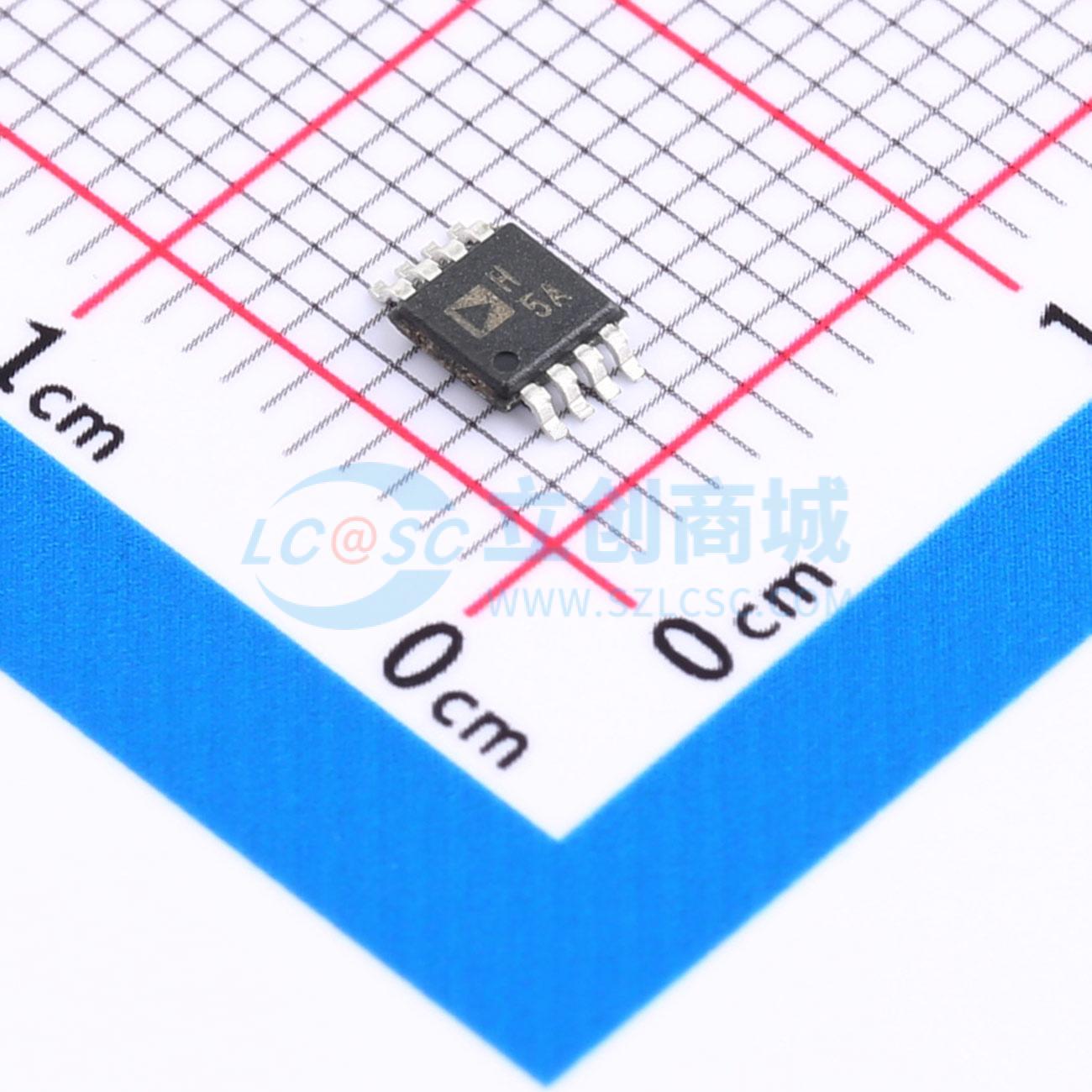

AD8056ARMZ-REEL7
双路、低成本、300 MHz电压反馈型放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电压反馈放大器具备电流反馈放大器常见的带宽和压摆率。此外，这些放大器易于使用且成本非常低。尽管成本低廉，但该放大器仍提供出色的整体性能。对于视频应用，在150Ω负载下，其差分增益和相位误差分别为0.01%和0.02°；驱动四个视频负载（37.5Ω）时，分别为0.02%和0.1°
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8056ARMZ-REEL7
- 商品编号
- C2057474
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 300MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 6uV/℃ | |
| 压摆率(SR) | 1.4V/ns | |
| 输入偏置电流(Ib) | 1.2uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 6nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 10mA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 12V | |
| 双电源(Vee~Vcc) | -5V~5V |
商品特性
- 低成本单通道（AD8055）和双通道（AD8056）
- 易于使用的电压反馈架构
- 高速300 MHz，−3 dB带宽（G=+1），1400 V/μs摆率，20 ns内达到0.7
- 低失真：10 MHz时为−72 dBc
- 低噪声：6 nV/√Hz
- 低直流误差：最大5 mV VOS，最大1.2 μA IB
- 小封装：AD8055采用5引脚SOT-23封装，AD8056采用8引脚MSOP封装
- 优异的视频规格（RL=150 Ω，G=+2）：增益平坦度在40 MHz内为0.1 dB，0.07
- 低功耗，±5 V电源，每放大器典型电源电流5 mA
- 高输出驱动电流：超过60 mA
应用领域
- 成像
- 光电二极管前置放大器
- 视频线路驱动器
- 差分线路驱动器
- 专业相机
- 视频切换器
- 特殊效果
- A/D转换器驱动
- 有源滤波器
