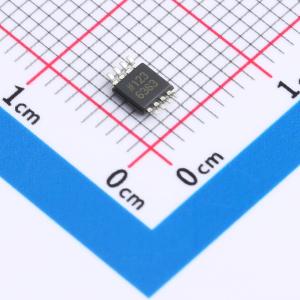

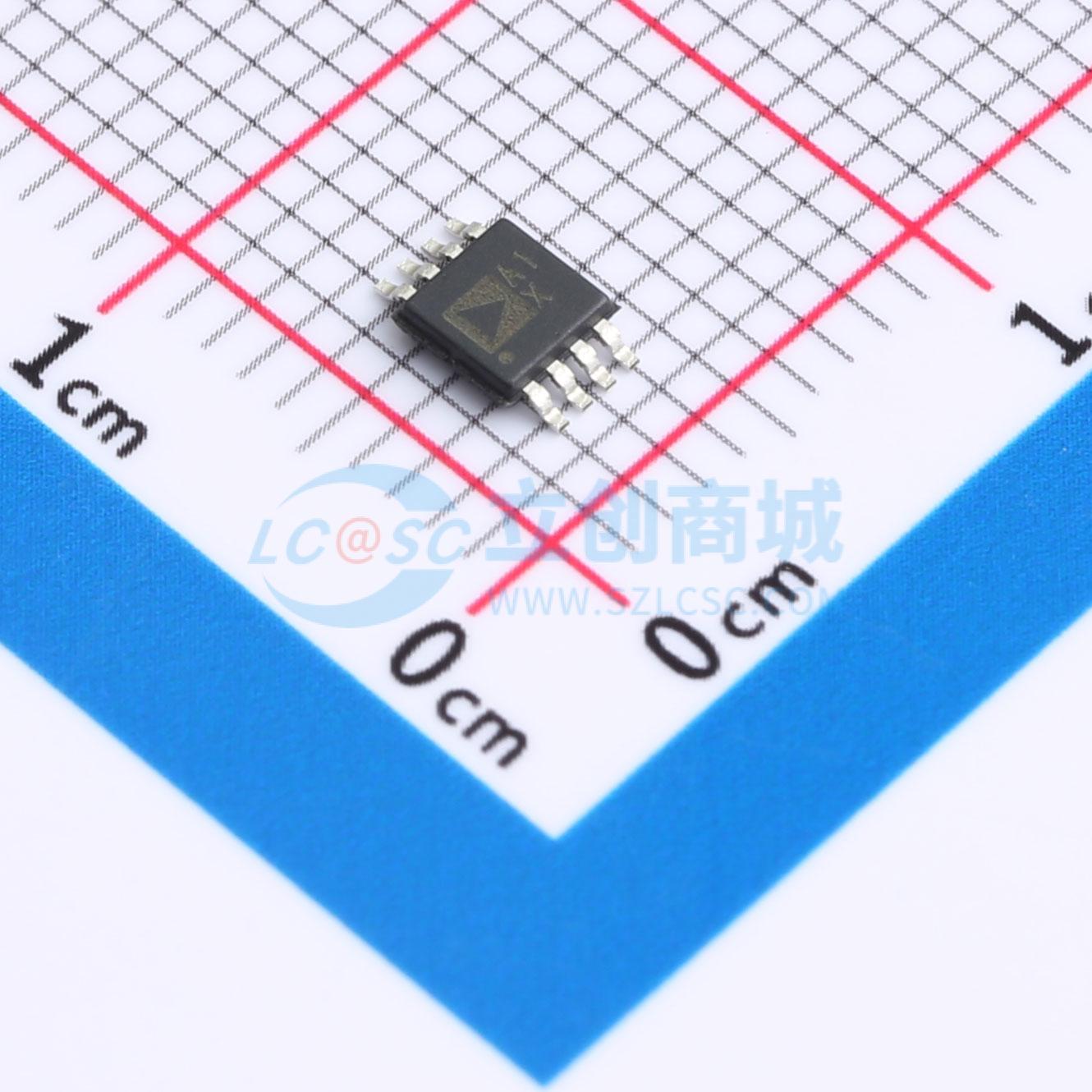

AD8506ARMZ-R7
低功耗、轨对轨I/O、零输入交叉失真放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8505/AD8506/AD8508 分别为单通道、双通道和四通道微功耗放大器，采用 1.8 V 至 5 V 单电源或 ±0.9 V 至 ±2.5 V 双电源供电时，可实现轨到轨输入/输出摆幅。这些放大器采用新型电路技术，每路放大器的电源电流小于 20 μA，具有零输入交越失真（出色的电源抑制比 (PSRR) 和共模抑制比 (CMRR) 性能）和低偏置电流。该系列放大器在同类功耗产品中的噪声最低
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8506ARMZ-R7
- 商品编号
- C2059337
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1338克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 95kHz | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 13V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 130pA | |
| 噪声密度(eN) | 45nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 105dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 20uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5V | |
| 双电源(Vee~Vcc) | -2.5V~-900mV；900mV~2.5V |
商品概述
AD8505/AD8506/AD8508是单、双、四微功率放大器，具有轨到轨输入/输出摆幅，可在1.8 V至5 V的单电源或±0.9 V至±2.5 V的双电源下工作。这些放大器采用新的电路技术，提供零输入交叉失真（出色的PSRR和CMRR性能）和低偏置电流，同时每个放大器的电源电流小于20 μA。该放大器系列在其功耗等级中提供最低的噪声。
这种特性组合使AD8505/AD8506/AD8508放大器成为电池供电应用的理想选择，因为它们可最大限度地减少由于电池寿命期间电源电压变化而引起的误差，并保持即使对于轨到轨输入运算放大器的高CMRR。远程电池供电传感器、手持仪器、消费设备、危险检测（例如烟雾、火灾和气体）以及患者监护仪可以受益于AD8505/AD8506/AD8508放大器的特性。
AD8505/AD8506/AD8508的规格适用于-40°C至+85°C的工业温度范围和-40°C至+125°C的扩展工业温度范围。AD8505单放大器有5引脚SOT-23和6球WLCSP封装。AD8506双放大器有8引脚MSOP和8球WLCSP封装。AD8508四放大器有14引脚TSSOP和14球WLCSP封装。AD8505/AD8506/AD8508是Analog Devices, Inc.提供的零交叉失真运算放大器系列中日益增长的成员，包括ADA4505-1/ADA4505-2/ADA4505-4，它们可在1.8 V至5 V的单电源或±0.9 V至±2.5 V的双电源下工作。
