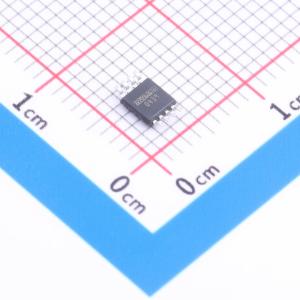

温馨提醒：图片仅供参考，商品以实物为准
TSV912IYST
宽带宽（8MHz）轨到轨输入/输出5V CMOS双路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV912IYST
- 商品编号
- C2059360
- 商品封装
- MiniSO-8
- 包装方式
- 编带
- 商品毛重
- 0.174286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 8MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 4.5V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 21nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 780uA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | ESD保护 |
商品概述
TSV91x和TSV91xA运算放大器支持低压工作，具有轨到轨输入和输出，以及良好的速度/功耗比，在5V时提供8 MHz增益带宽积，最大功耗仅为1.1 mA。该运算放大器具有单位增益稳定性和超低输入偏置电流，适用于传感器接口、电池供电及便携式应用，以及有源滤波。DFN8 2x2封装的裸露焊盘内部未连接，可设置为Vcc-或悬空。产品型号包括TSV911、TSV911A、TSV912、TSV912A、TSV914、TSV914A，封装类型有SOT23-5、SO8、DFN8 2x2、MiniSO8、TSSOP14、SO14。
商品特性
- 轨到轨输入和输出
- 宽带宽
- 低功耗：典型值820 μA
- 单位增益稳定性
- 高输出电流：35 mA
- 工作电压范围2.5V至5.5V
- 低输入偏置电流：典型值1 pA
- 低输入失调电压：A级最大1.5 mV
- 内部ESD保护≥5 kV
- 抗闩锁能力
应用领域
- 电池供电应用
- 便携式设备
- 信号调理
- 有源滤波
- 医疗仪器
- 汽车应用
- 传感器接口
