OPA137系列FET输入运算放大器专为低成本和小型应用设计。除了体积小（SOT-23-5和MSOP-8封装）外，它们还提供低输入偏置电流（5pA）、低静态电流（220μA/通道）和高开环增益（94dB）。可以使用单电源（+4.5V至+36V）或双电源（±2.25V至±18V）。输入共模电压范围包括正电源——适合许多单电源应用。单、双和四通道版本具有相同的技术规格，以实现最大的设计灵活性。OPA137运算放大器易于使用，不会出现某些FET输入放大器中常见的相位反转和过载问题。即使放大器达到其指定极限时，仍能保持高性能，包括线性度。此外，高摆率（3.5V/μs）和宽频带（1MHz）的结合提供了快速的稳定时间，确保了良好的动态响应。双通道和四通道设计采用完全独立的电路，以实现最低的串扰和无相互影响。单通道（OPA137）封装包括微小的5引脚SOT-23-5表面贴装、SO-8表面贴装和8引脚DIP。双通道（OPA2137）则有微型MSOP-8表面贴装、SO-8表面贴装和8引脚DIP封装。四通道（OPA4137）封装包括SO-14表面贴装和14引脚DIP。所有产品均在-40°C至+85°C温度范围内进行规范，并可在-55°C至+125°C温度下工作。提供SPICE宏模型用于设计分析。

	属性	参数值
	商品目录	FET输入运放
	放大器数	单路
	增益带宽积(GBP)	1MHz
	输入偏置电流(Ib)	5pA
	输入失调电压(Vos)	2.5mV
	共模抑制比(CMRR)	84dB
	压摆率(SR)	3.5V/us

	属性	参数值
	静态电流(Iq)	220uA
	工作温度	-40℃~+85℃
	单电源	4.5V~36V
	双电源(Vee ~ Vcc)	2.25V~18V；-18V~-2.25V
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	45nV/√Hz@1kHz
	输入失调电流(Ios)	2pA

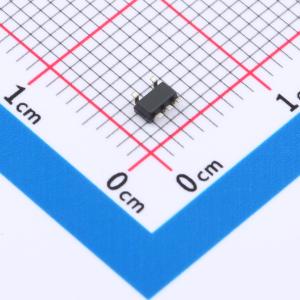

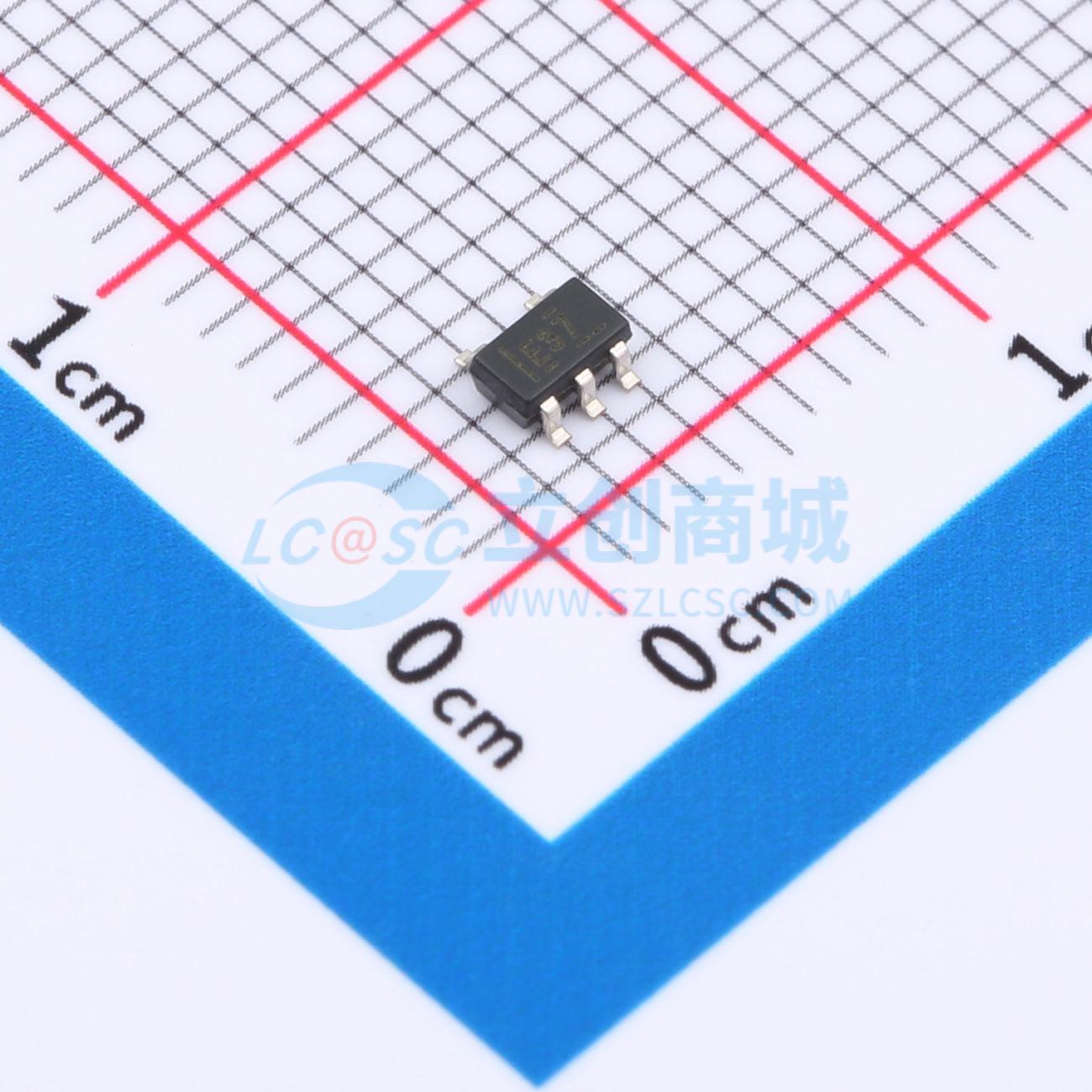

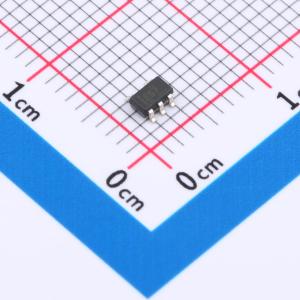

OPA137NA/3K
