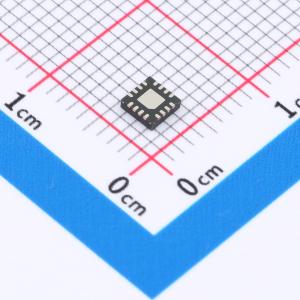

温馨提醒：图片仅供参考，商品以实物为准
THS4520RGTT
THS4520RGTT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS4520 轨到轨输出宽带全差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4520RGTT
- 商品编号
- C2057411
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | - | |
| 输入偏置电流(Ib) | 6.4uA | |
| 输入失调电压(Vos) | 250uV | |
| 增益带宽积(GBP) | 1.2GHz | |
| 压摆率(SR) | 570V/us |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | - | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 |
商品概述
THS4520 是一款宽带、全差分运算放大器，专为 5-V 数据采集系统设计。它在 2 nV/√Hz 处具有极低的噪声，以及在 100 kHz 频率下，8 Vpp 和 1-kΩ 负载下 -115 dBc HD2 和 -123 dBc HD3 的低谐波失真。其压摆率是 570 V/μs，并且 7 ns 的建立时间达到 0.1%（2-V 阶跃），使其非常适合数据采集应用。它被设计为具有单位增益稳定性。
为了允许与 ADC 的直流耦合，其独特的输出共模控制电路将输出共模电压保持在相对于设定电压 0.25 mV 的偏移范围内（典型值）。共模设定点默认由内部电路设置为电源中间电压，该电压可由外部源驱动。
输入和输出针对最佳性能进行了优化，其共模电压设置为电源中间电压。凭借在低电源电压下的高性能，这使得它成为极高性能的单电源 5-V 和 3.3-V 数据采集系统。
THS4520 采用 Quad 16 引脚无引脚 QFN 封装 (RGT)，并且其特性已在 -40°C 至 85°C 的整个工业温度范围内进行了表征。
应用领域
- ±5V和3.3V数据采集系统
- 高线性ADC放大器
- 无线通信
- 测试与测量语音处理系统
