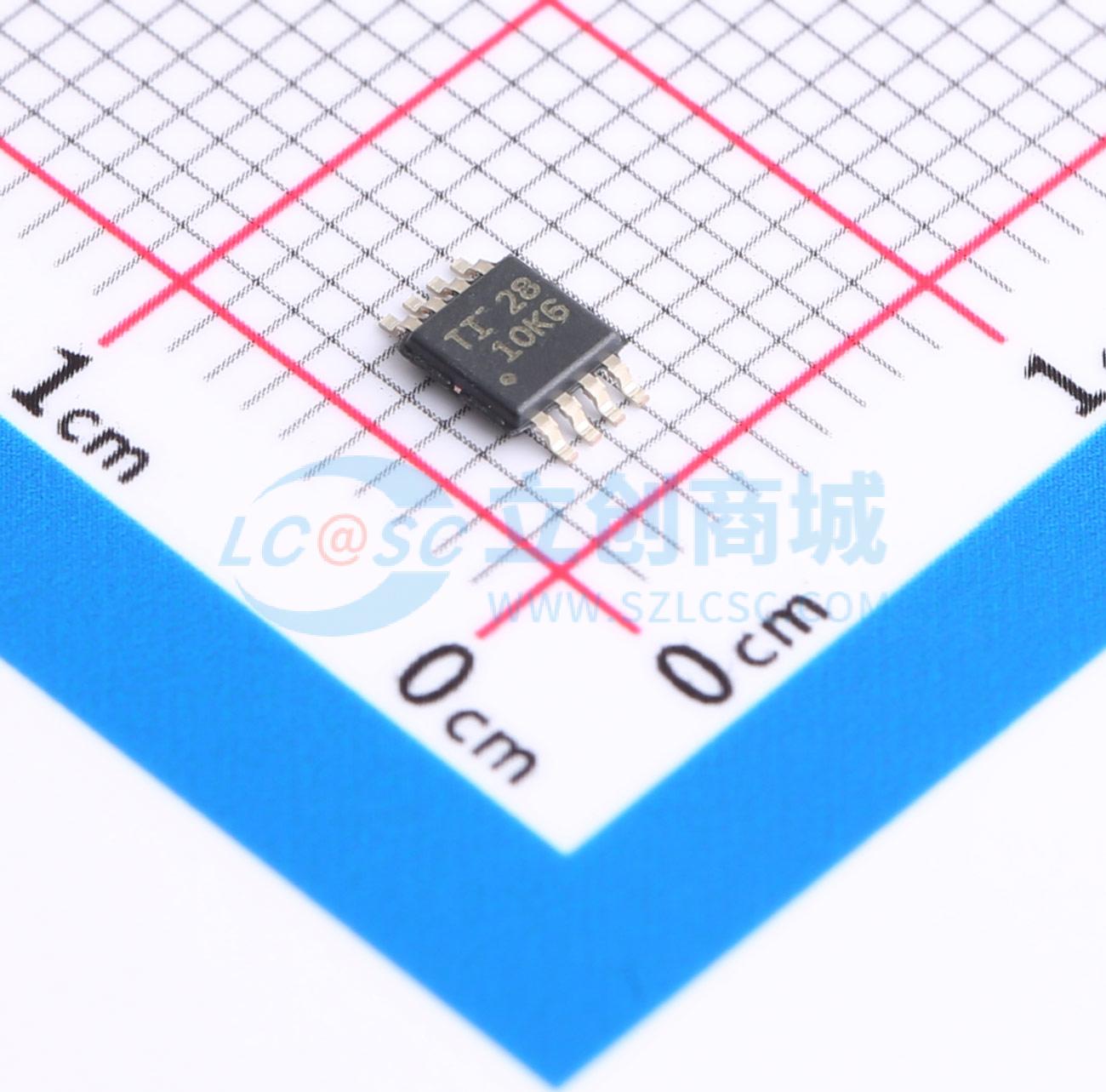

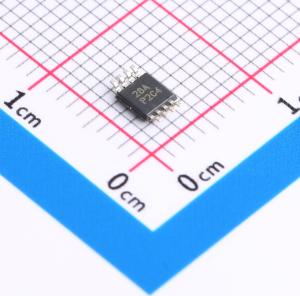

温馨提醒：图片仅供参考，商品以实物为准
INA592IDGKR
高精度、宽带宽e-trim差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA592 高精密（40μV 失调电压）、2MHz、88dB CMRR、低功耗、e-trim™ 差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA592IDGKR
- 商品编号
- C2058638
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电压(Vos) | 40uV | |
| 增益带宽积(GBP) | 2MHz | |
| 压摆率(SR) | 18V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 18nV/√Hz@1kHz | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 65mA | |
| 输入失调电压温漂(Vos TC) | 0.7uV/℃ | |
| 静态电流(Iq) | 1.1mA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 单端 | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 稳定时间 | 1us |
商品概述
INA592 器件是一款低功耗、宽带宽差分放大器，由精密运算放大器 (op amp) 和精密电阻器网络组成。电阻器出色的跟踪性能 (TCR) 在全温度范围内保持增益精度和共模抑制。诸如低失调电压 40 μV（最大值）、低温漂（最大值 2 μV/°C）、高压摆率 (18V/μs) 和高达 500pF 的高容性负载驱动等独特的特性，使 INA592 成为稳健的高性能差分放大器，适用于各种高压工业级应用。内部运算放大器的共模范围扩展至负电源，从而使器件能够在单电源应用中运行。该器件采用单电源（4.5V 至 36V）或双电源（±2.25V 至 ±18V）运行。差分放大器为许多常用电路奠定了基石。INA592 提供此电路功能，而无需使用昂贵的精密电阻器网络。
商品特性
- 放大器 G=1/2
- 放大器 Q=2
- 低失调电压：40 μV（最大值）
- 低失调电压漂移：±2 μV/°C（最大值）
- 低噪声：1kHz 时为 18nV/√Hz
- 低增益误差：±0.03%（最大值）
- 高共模抑制：88 dB（最小值）
- 高带宽：2MHz GBW
- 低静态电流：每个放大器 1.1 mA
- 高压摆率：18V/μs
- 高容性负载驱动能力：500pF
- 宽电源电压范围：
- 单电源：4.5V 至 36V
- 双电源：±2.25V 至 ±18V
- 额定温度范围：
- -40°C 至 +125°C
- 封装：8 引脚 MSOP 和 SOIC，10 引脚 VSON
应用领域
- 交流驱动器位置反馈
- 伺服驱动器位置反馈
- 状态监控模块（电压、电流）
- 电源模块
- 半导体测试
