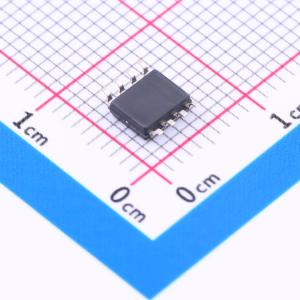

INA149AMDREP
高共模电压差动放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA149-EP 增强型产品，高共模电压差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA149AMDREP
- 商品编号
- C2058690
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 84dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 350uV | |
| 增益带宽积(GBP) | 500kHz | |
| 压摆率(SR) | 5V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 550nV/√Hz@10kHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 25mA | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 静态电流(Iq) | 810uA | |
| 工作温度 | -55℃~+125℃ | |
| 输出类型 | 差分 | |
| 单电源 | 5V | |
| 双电源(Vee ~ Vcc) | 2V~18V；-18V~-2V | |
| 电源纹波抑制比(PSRR) | 120dB | |
| 稳定时间 | 7us |
商品概述
INA149 是一款高精度单位增益差动放大器，具有很高的输入共模电压范围。它是一款包含有高精度运算放大器和集成薄膜电阻器网路的单一单片器件。INA149 能够精确测量高达 ±275 V 的共模信号出现时的小额差分电压。INA149 输入受到瞬时共模或者高达 500 V 的差分过载保护。
在很多无需电流隔离的应用中，INA149 可以取代隔离放大器。此功能可以省去昂贵的隔离的输入端电源并去除相关纹波、噪音和静态电流。INA149 出色的 0.0005% 非线性和 500 kHz 带宽特性使之优于传统隔离放大器。
INA149 与 INA117 和 INA148 类型高共模电压放大器引脚兼容并且提供优于上述两设备的性能。INA149 采用小外形尺寸集成电路 (SOIC)-8 封装。此器件额定温度范围介于 -55°C 至 +125°C。
商品特性
- 共模电压范围：±275 V
- 最小共模抑制比 (CMRR)：在 -55°C 至 ±125°C 间为 84 dB
- DC 规范最大偏移电压：3500 μV
- 最大增益误差：0.047%
- 最大增益非线性：0.001% FSR 在 25°C
- AC 性能带宽：500 kHz
- 典型转换率：5 V/μs
- 宽电源电压范围：±2.0 V 至 ±18 V
- 最大静态电流：1100 μA
- ±15-V 电源上的输出摆幅：±13.5 V
- 输入保护共模电压: ±500 V
- 差分电压：±500 V
应用领域
- 高压电流感应
- 电池电压监视
- 电源电流监视
- 电机控制隔离电路的替代产品
