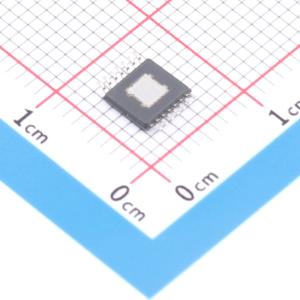

温馨提醒：图片仅供参考，商品以实物为准
TLV2474QPWPRQ1
TLV2474QPWPRQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV2474-Q1 汽车级、四通道、6V、2.8MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2474QPWPRQ1
- 商品编号
- C2058712
- 商品封装
- HTSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 1.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 2.8MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 2.5pA | |
| 输入失调电流(Ios) | 1.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 15nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 78dB | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~6V | |
| 双电源电压(Vee~Vcc) | -3V~-1.35V；1.35V~3V | |
| 功能特性 | - |
商品概述
TLV247x是一系列CMOS轨到轨输入输出运算放大器，可在每通道仅消耗600μA电源电流的同时提供2.8MHz的增益带宽积，具备高输出驱动能力，解决了传统微功耗运算放大器的不足。输入输出均可实现轨到轨摆幅，可提升低压应用的动态范围，该系列可在3V和5V电源下完整规范工作，工作温度范围为-40℃~125℃。
商品特性
- 符合汽车应用使用要求
- ESD防护能力超过2000V，机器模型测试（C=200pF，R=0）下ESD防护能力超过200V
- 采用CMOS工艺
- 支持轨到轨输入输出，可提升低压应用的动态范围
- 输入偏置电流为2.5pA
- 单通道电源电流低至600μA
- 增益带宽积为2.8MHz
- 具备高输出驱动能力
- 驱动10mA负载时输出摆幅可达到距离电源轨180mV以内
- 非轨到轨输出应用中，距离电源轨500mV时可提供±35mA输出电流
- 输入失调电压典型值为250μV
- 电源电压范围为2.7V~6V
- 最大电源电压为7V
- 差分输入电压范围为±VDD
- 工作自由空气温度范围为-40℃~125℃
- 最高结温为150℃
- 存储温度范围为-65℃~150℃
- 引脚距离壳体1.6mm处可承受260℃温度10秒
应用领域
- 传感器接口
- 便携式医疗设备
- 数据采集电路
