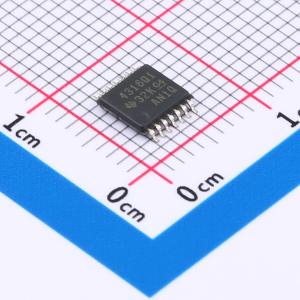

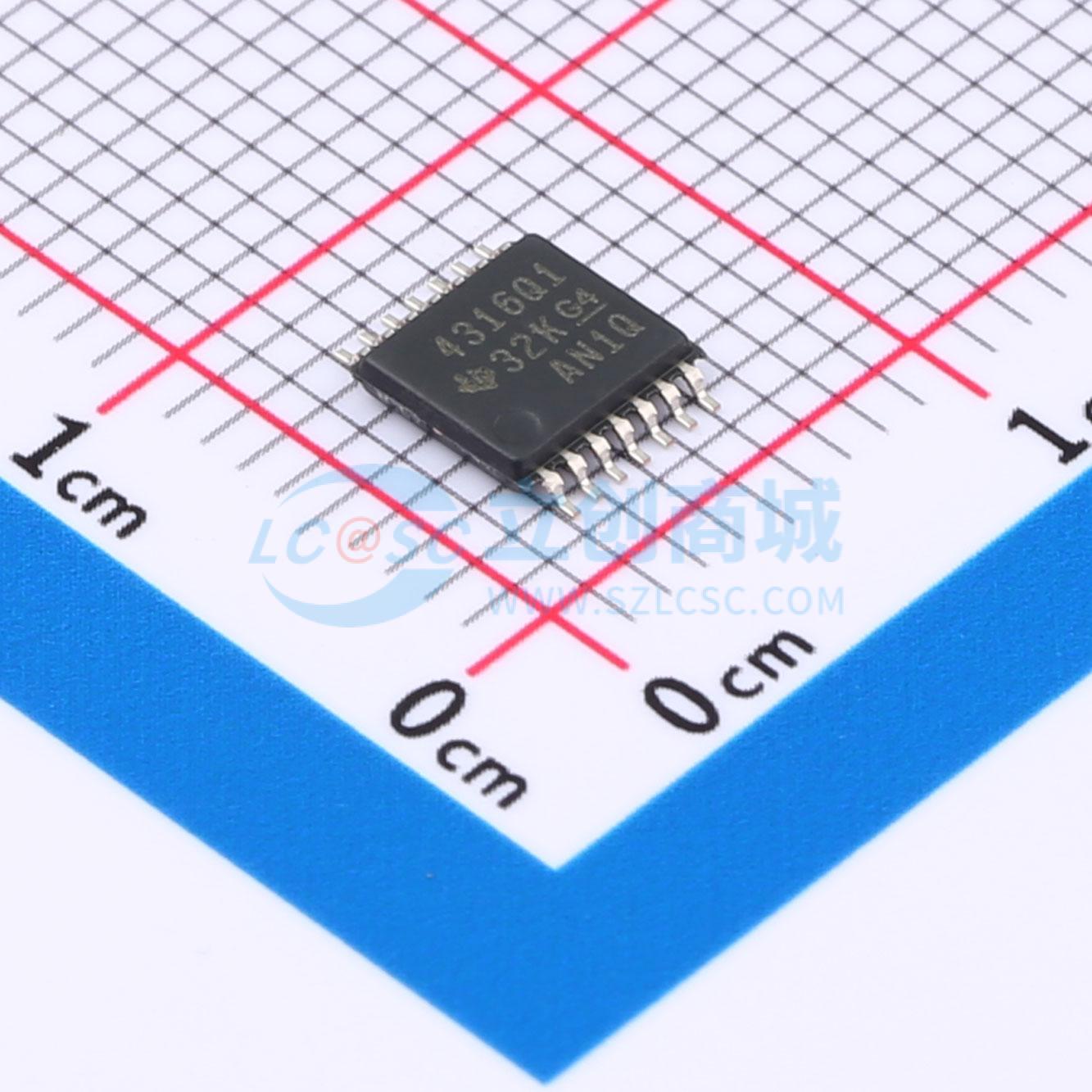

OPA4316QPWRQ1
OPA4316QPWRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4316-Q1 汽车级、四路、5.5V、10MHz、50mA 输出电流、低噪声 (11nV/√Hz) RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4316QPWRQ1
- 商品编号
- C2058744
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 11nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 76dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 400uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
商品概述
OPAx316-Q1 系列单通道和双通道运算放大器是新一代低功耗、通用运算放大器的典型代表。轨到轨输入和输出摆幅、低静态电流（每通道的典型值为 400μA ）等特性与 10MHz 的较宽带宽和超低噪声（1kHz 时为 11 nV/√Hz）相结合，因此适用于要求兼具快速特性与良好功率比的电路。低输入偏置电流支持的运算放大器适用于源阻抗高达兆欧级的应用。OPAx316-Q1 的低输入偏置电流产生的电流噪声极低，该器件因此备受高阻抗传感器接口的青睐。OPAx316-Q1 采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定的集成 RFI 和 EMI 抑制滤波器，在过驱条件下不会出现反相，并且具有高静电放电(ESD) 保护(4kV HBM)。此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V(±2.75V) 的低电压状态下工作。这款低电压 CMOS 汽车级运算放大器的最新成员，提供高带宽、低噪声和低功耗系列器件，满足各种应用的不同需求。
商品特性
- 符合汽车类应用的标准，具有符合 AEC-Q100 标准的下列结果
- 器件温度 1 级： -40°C 至 +125°C 的环境运行温度范围
- 器件人体放电模型(HBM) 静电放电(ESD) 分类等级 3A
- 单位增益带宽：10MHz
- 低 IQ：每通道 400μA
- 宽电源电压范围：1.8V 至 5.5V
- 低噪声：1kHz 时为 11nV/√Hz
- 低输入偏置电流：±5pA
- 偏移电压： ±0.5mV
- 单位增益稳定
- 内部射频干扰(RFI)/电磁干扰(EMI) 滤波器
- 扩展温度范围： -40°C 至 +125°C
应用领域
- 高级驾驶员辅助系统(ADAS)
- 车身电子装置和照明
- 电流感测
- 电池管理系统
