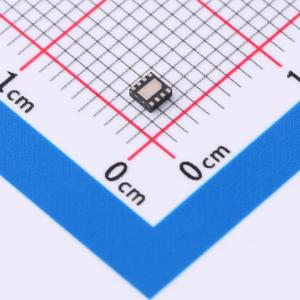

温馨提醒：图片仅供参考，商品以实物为准
OPA858IDSGT
OPA858IDSGT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA858 具有 FET 输入的 5.5GHz 增益带宽积、解补偿跨阻放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA858IDSGT
- 商品编号
- C2058765
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.25V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 5.5GHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2V/ns | |
| 输入偏置电流(Ib) | 0.4pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5pA | |
| 噪声密度(eN) | 2.5nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 20.5mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3.3V~5.25V |
商品概述
OPA858是一款具有CMOS输入的低噪声运算放大器，适用于宽带跨阻和电压放大器应用。当将该器件配置为跨阻放大器(TIA)时，5.5GHz增益带宽积(GBWP)可为需要在数十至数百千欧范围内的跨阻增益下实现高闭环带宽的应用提供支持。OPA858封装具有反馈引脚(FB)，可简化输入和输出之间的反馈网络连接。OPA858经过优化，可用于光学飞行时间(ToF)系统，可搭配高速模数转换器(ADC)和用以驱动该ADC的差动输出放大器（如THS4541或LMH5401），用于高分辨率激光雷达系统。
商品特性
- 高增益带宽积：5.5GHz解补偿，增益 ≥7V/V（稳定）
- 超低偏置电流MOSFET输入：10pA
- 低输入电压噪声：2.5nV/√Hz
- 压摆率：2000V/μs
- 低输入电容：
- 共模：0.6pF
- 差动：0.2pF
- 宽输入共模范围：与正电源相差1.4V包括负电源
- TIA配置下的输出摆幅为2.5VPP
- 电源电压范围：3.3V至5.25V
- 静态电流：20.5mA
- 采用8引脚WSON封装
- 温度范围：–40至+125°C
应用领域
- 高速跨阻放大器
- 激光测距
- 激光雷达接收器
- 液位变送器（光学）
- 光学时域反射法(OTDR)
- 分布式温度检测
- 3D扫描仪
- 飞行时间(ToF)系统
- 自主驾驶系统
