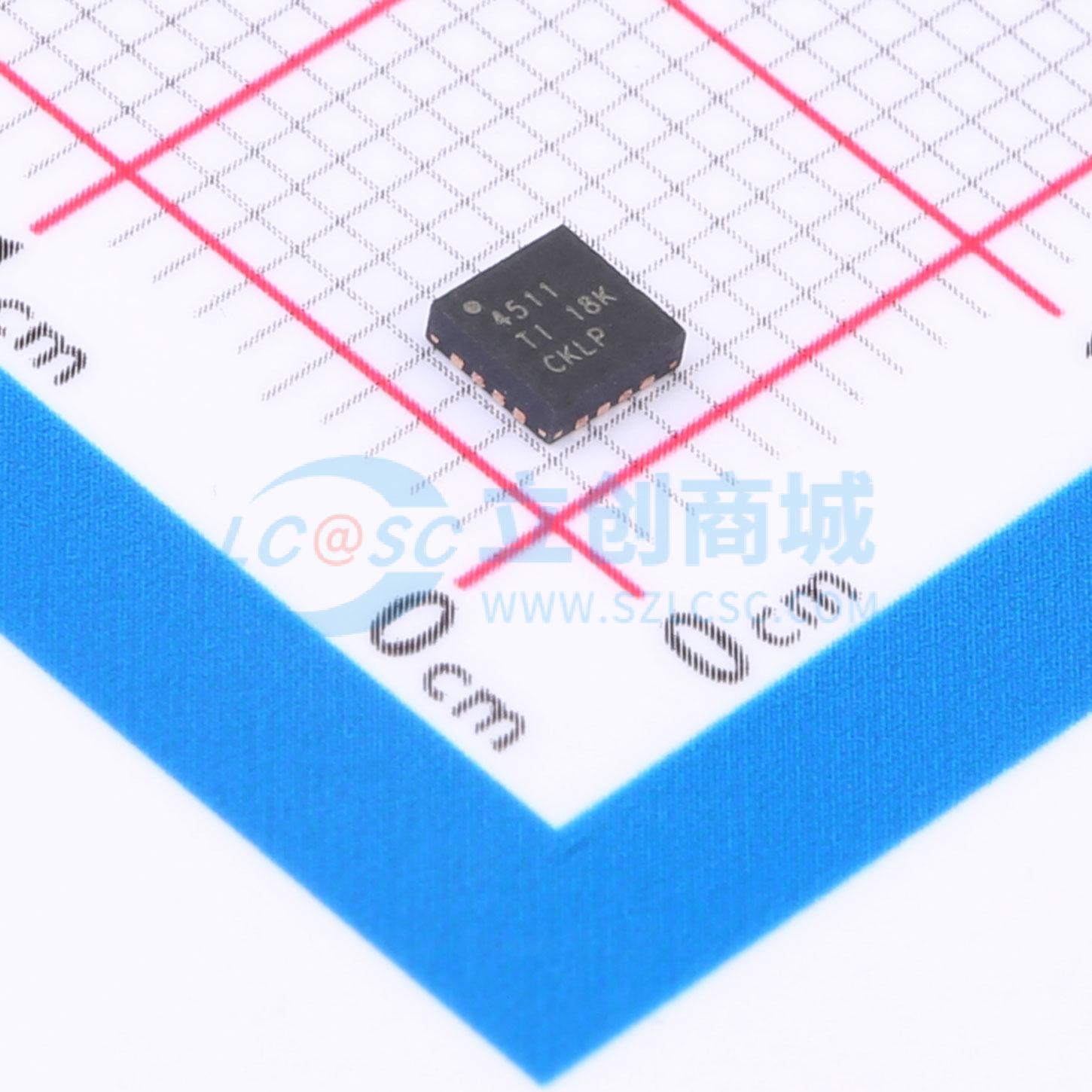

THS4511RGTT
宽带、低噪声、低失真全差分放大器
- 描述
- THS4511 1.6GHz、单位增益稳定、宽带、低噪声、低失真、全差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4511RGTT
- 商品编号
- C2059040
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入偏置电流(Ib) | 8uA | |
| 输入失调电压(Vos) | 1mV | |
| 压摆率(SR) | 4900V/us | |
| 噪声密度(eN) | 2nV/√Hz@10MHz | |
| 输出电流 | 96mA | |
| 输入失调电压温漂(Vos TC) | 2.3uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.5uA | |
| 静态电流(Iq) | 39.2mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 单电源电压 | 3.75V~5.25V | |
| 电源纹波抑制比(PSRR) | 90dB | |
| 稳定时间 | 3.3ns | |
| 功能特性 | 输出共模电压可调；使能/关断功能；单端转差分转换 |
商品概述
THS4511是一款宽带、低噪声、低失真的全差分运算放大器，针对单电源5V数据采集系统设计。该器件拥有低噪声与低谐波失真，在70MHz、2Vpp、增益0dB、200Ω负载条件下，输入电压噪声为2nV/√Hz，二次谐波失真HD2为-72dBc，三次谐波失真HD3为-87dBc。它的压摆率达4900V/μs，1%建立时间为3.3ns，适合脉冲类应用，最低设计增益为0dB。为实现与模数转换器的直流耦合，其输出共模控制电路可在设定值处于电源中点±0.5V范围内时，将输出共模电压维持在与设定值相差典型5mV偏移的范围内；共模设定点默认由内部电路设置为电源中点，也可由外部源覆盖修改。该器件经过性能优化，可在低电源电压下实现高性能，支持单电源5V数据采集系统，同时可减少元件数量。该器件提供16引脚无引线QFN（RGT）封装，工作温度范围覆盖-40℃~+85℃全工业温度范围。
商品特性
- 采用全差分架构
- 共模输入范围包含负电源轨
- 单位增益稳定
- 增益0dB时带宽为1.6GHz
- 压摆率为4900V/μs
- 1%建立时间为3.3ns
- 70MHz时HD2为-72dBc
- 70MHz时HD3为-87dBc
- 70MHz时OIP2为76dBm
- 70MHz时OIP3为42dBm
- f>10MHz时输入电压噪声为2nV/√Hz
- 50Ω系统、增益6dB时噪声系数为21.8dB
- 具备输出共模控制功能
- 5V电源供电时工作电流为39.2mA
- 具备掉电功能，掉电电流为0.65mA
- 输出共模电压控制精度典型偏移为5mV（设定值在电源中点±0.5V范围内）
- 共模设定点可内部默认设置，也支持外部修改
- 最低设计增益为0dB
应用领域
- 5V数据采集系统
- 高线性度模数转换器放大器
- 无线通信
- 医学影像
- 测试测量
- 视频缓冲、单端信号转差分信号
