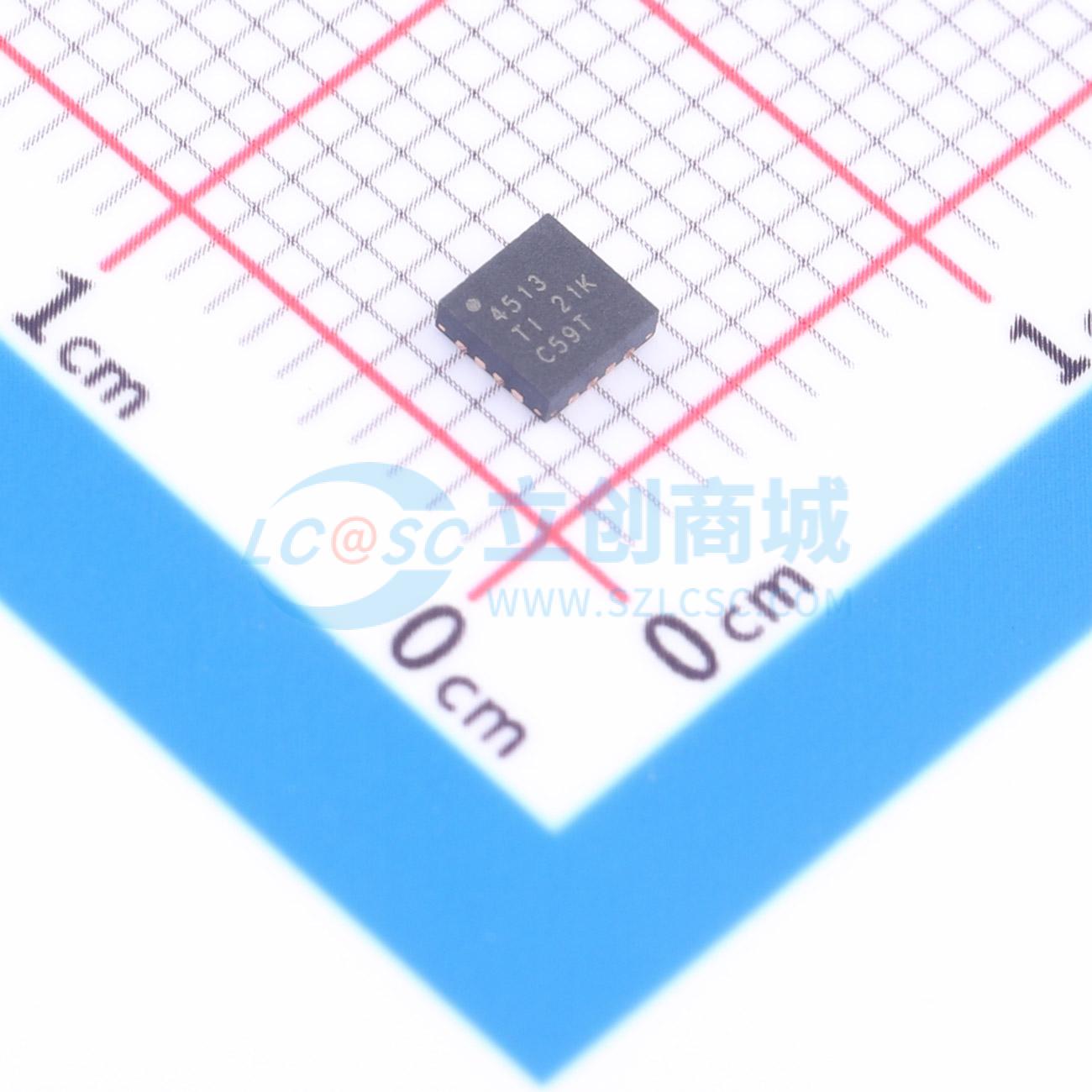

温馨提醒：图片仅供参考，商品以实物为准
THS4513RGTR
宽带、低噪声、低失真全差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS4513 1.6GHz、最小增益 1V/V、低噪声、低失真、全差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4513RGTR
- 商品编号
- C2059728
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入偏置电流(Ib) | 8uA | |
| 输入失调电压(Vos) | 1mV | |
| 增益带宽积(GBP) | 2.8GHz | |
| 压摆率(SR) | 5100V/us | |
| 最大电源宽度(Vdd-Vss) | 5V | |
| 噪声密度(eN) | 2.2nV/√Hz@>10MHz | |
| 输出电流 | 96mA | |
| 输入失调电压温漂(Vos TC) | 2.6uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1.6uA | |
| 静态电流(Iq) | 37.7mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 输入失调电流温漂(Ios TC) | 4nA/℃ | |
| 单电源 | 3V~5V | |
| 双电源(Vee ~ Vcc) | 1.5V~2.5V；-2.5V~-1.5V | |
| 电源纹波抑制比(PSRR) | 90dB | |
| 稳定时间 | 2.9ns |
商品概述
THS4513 是一款专为 3.3-V 至 5-V 数据采集系统设计的宽带、全差分运算放大器。它在 2.2 nV/√Hz 时具有极低的噪声，在 70 MHz 时具有极低的谐波失真，为 -75 dBc HD2 和 -86 dBc HD3，输出为 2-Vpp，G=0 dB，负载为 200-Ω。其压摆率非常高，为 5100 V/μs，且 1% 时的建立时间为 2.9 ns（2-V 阶跃），非常适合脉冲应用。它专为最小增益 0 dB 而设计。
为了允许与模数转换器 (ADC) 的直流耦合，其独特的输出共模控制电路将输出共模电压维持在与设定电压相差 5 mV 以内的偏移量（典型值），当设定在电源中间电压的 0.5 V 范围内时，差分偏移电压小于 4 mV。共模设定点由内部电路设定，该电路可以被外部源驱动。
输入和输出针对最佳性能进行了优化，其共模电压设定为电源中间电压。凭借在低电源电压下的高性能，该设计使其成为极高性能、单电源 5-V 数据采集系统的理想选择。
THS4513 采用四路无引脚 QFN-16 封装 (RGT)，其工作温度范围已在 -40°C 至 +85°C 的整个工业温度范围内进行了表征。
应用领域
- -5V 数据采集系统
- 高线性ADC放大器
- 无线通信
- 医学成像
- 测试和测量
