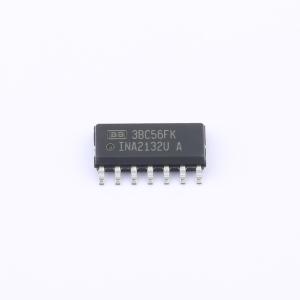

INA2132UA/2K5
双路低功耗单电源差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA2132 双通道、低功耗、单电源差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA2132UA/2K5
- 商品编号
- C2060586
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 双路 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电压(Vos) | 75uV | |
| 增益带宽积(GBP) | 300kHz | |
| 压摆率(SR) | 0.1V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 65nV/√Hz@1kHz |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 输出电流 | 12mA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 静态电流(Iq) | 160uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee ~ Vcc) | 1.35V~18V；-18V~-1.35V | |
| 稳定时间 | 85us |
商品概述
INA2132 是一款双路低功耗、单位增益差分放大器，以极低的成本提供出色的性能。每个通道由一个精密运算放大器和一个激光微调的精密电阻网络组成，可提供精确的增益和高共模抑制比。电阻出色的温度系数（TCR）跟踪特性可在不同温度下保持增益精度和共模抑制比。内部运算放大器的共模范围可扩展至负电源，非常适合单电源应用。
商品特性
- 专为低成本设计
- 低静态电流：每个放大器 160μA
- 宽电源电压范围：单电源：2.7V 至 36V；双电源：±1.35V 至 ±18V
- 低增益误差：最大 ±0.05%
- 低非线性度：最大 0.001%
- 高共模抑制比：90dB
- 电路通用性强
- 易于使用
- SO-14 封装
应用领域
- 差分输入放大器
- 仪表放大器构建模块
- 单位增益反相放大器
- 增益 G = 1/2 放大器
- 增益 G = 2 放大器
- 求和放大器
- 差分电流接收器
- 压控电流源
- 电池供电系统
- 接地环路消除器
